O Curso Inventor 2011 Detalhamento ensina a usar as ferramentas para criar o 2D a partir do projeto 3D. Você aprenderá a criar legenda personalizada, inserir vistas diversas, realizar dimensionamentos manual e automático, aplicar tolerâncias, balões, anotações, símbolos, detalhar montagens, inserir lista de material, tabelas de furos, dobras e família de peças, inserir vistas explodidas, vistas de processo de soldagem e muito mais. O conteúdo do curso inclui várias aulas e exercícios para você praticar. Aprenda com a Render e apresente seus projetos de forma profissional, usando as ferramentas que os projetistas aplicam no seu dia a dia de uso do Autodesk Inventor.
Objetivos
- Ensinar a gerar as vistas de uma peça ou montagem
- Adicionar na folha de detalhamento todas as informações necessárias para a fabricação do produto
- Aplicar dimensões, tolerâncias, cortes, anotações, tabelas automáticas
- Elaborar a folha com configurações personalizadas
A quem se destina
- Profissionais da área de projetos, que necessitam criar a folha 2D com as informações necessárias à fabricação do produto
- Estudantes e profissionais de áreas diversas que desejam aprender a criar o detalhamento de seus projetos com o Autodesk Inventor
- Usuários do Inventor que desejam aprofundar seu conhecimento sobre detalhamento

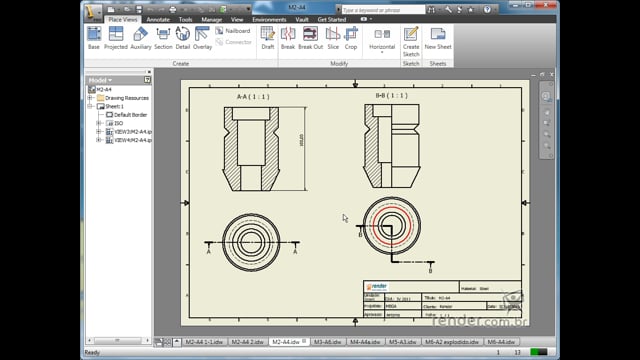

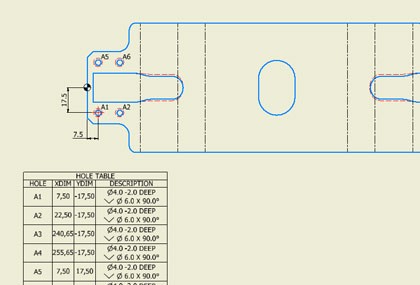

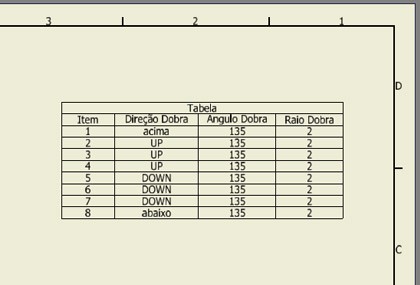

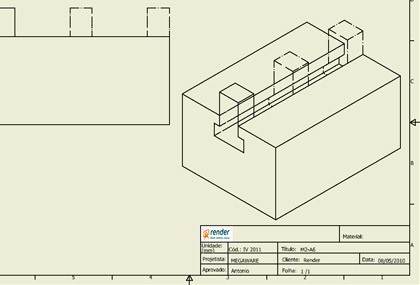

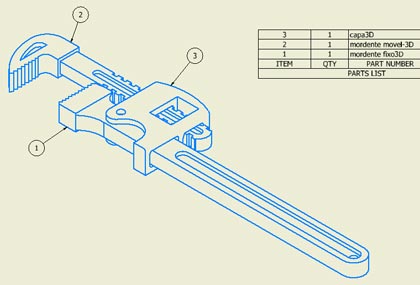

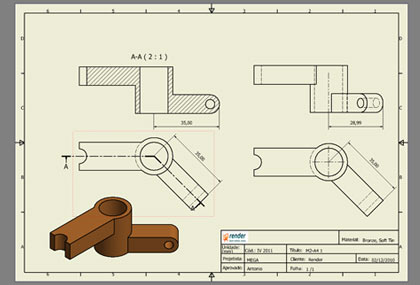

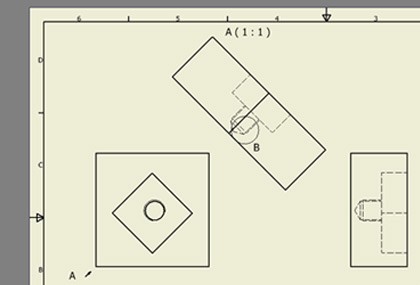

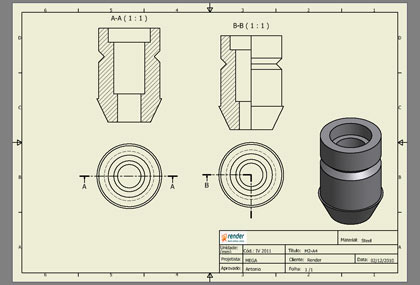

Iniciaremos o curso com a introdução ao Detalhamento e vamos criar legendas com preenchimento automático e manual, inserir imagem e salvar como “Template”. Criaremos vistas base, projetadas, auxiliares, personalizadas, de detalhes, de cortes e montagem. Vamos adicionar dimensões, gerar vistas no primeiro e terceiro diedros, configurar texto, setas e linhas de cota, adicionar vistas em polegadas decimais e fracionárias, configurar e exportar “layers”, inserir símbolos de acabamento superficial e tolerâncias, adicionar notas de furos e chanfros, balões e símbolos de soldas. Também criaremos vistas de Preparação, Solda e Usinagem, e conjuntos explodidos. Vamos inserir lista de material e tabelas de dobras, furos e componentes de família de peças. Vamos detalhar dobras, criar quebras de vistas e muito mais. E por fim, propomos alguns exercícios para você fazer e treinar.
Módulo 1
Introdução e Criação da Legenda
Neste módulo faremos uma breve introdução ao curso Inventor 2011 Detalhamento e aprenderemos a criar legendas. Vamos configurar o preenchimento da legenda usando os métodos automático e manual, aprender a adicionar imagem na legenda e por fim salvá-la como "Template", para que possamos utilizá-la para detalhar todos os nossos projetos.
| Aulas deste módulo | |
|---|
| 1 | | Introdução ao Curso e ao Detalhamento | 00:03:43 |
| 2 | | Iniciando a Criação da Legenda | 00:07:11 |
| 3 | | Adicionando Configurações de Preenchimento Automático - "Text" | 00:05:19 |
| 4 | | Adicionando Imagem, Configurações de Preenchimento Manual e Salvando como Arquivo Padrão - "Text", "Image" e "Template" | 00:07:35 |
| 5 | | Exercício Complementar - Crie uma Legenda Personalizada | |
