O detalhamento de um projeto mecânico é constituído da representação gráfica e de anotações e explicações, tais como cotagem, material de fabricação, notas de montagem, escalas etc. Contudo, em grande parte dos detalhamentos mecânicos utilizados para fabricação, são exigidas informações que determinam o limite de variação das dimensões, das geometrias e do estado da superfície do material. Os programas CAD, em geral, oferecem uma série de ferramentas para especificarmos cada um desses elementos em uma folha de desenho. Estudaremos, neste curso, técnicas de detalhamento de projetos mecânicos no Inventor, com ênfase na padronização segundo as normas ABNT, aplicando os recursos avançados de tolerâncias dimensionais, tolerâncias geométricas e sinais de estado de superfície.
Módulos deste curso
Módulo 1
Tolerância Dimensional

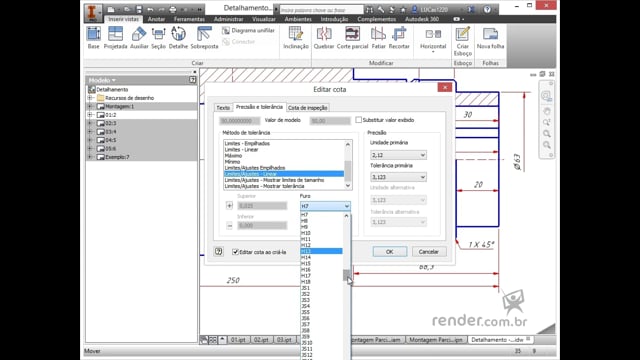

Iniciaremos, neste primeiro módulo, os estudos das tolerâncias dimensionais. Veremos como adicionar tolerâncias às cotas e como alterar a precisão de acordo com as necessidades do projeto. Esse assunto será estudado em três aulas, que tem por objetivo mostrar os métodos de aplicações de tolerâncias dimensionais em peças e montagens.
