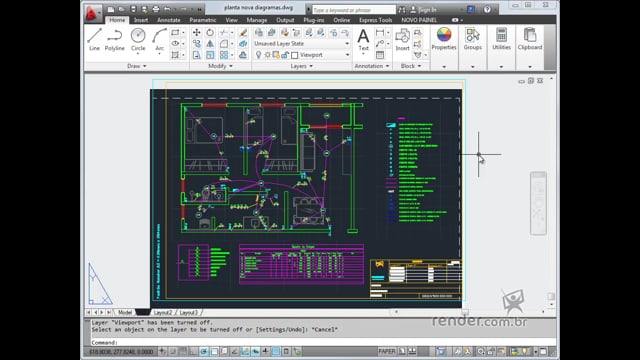

Com este curso você aprenderá as técnicas para criar um projeto de instalações elétricas do início ao fim, utilizando o AutoCAD 2012. Através de exemplos, aprenda como lançar os pontos de iluminação e tomadas, calcular os circuitos, dimensionar os cabos e eletrodutos e montar o quadro de distribuição. Mostraremos a utilização dos comandos do AutoCAD bem como o uso de blocos dinâmicos para criar com eficiência desenhos técnicos a nível profissional. Veremos ainda como finalizar o projeto no AutoCAD, enviar para plotagem e criar lista de materiais para a correta execução das instalações elétricas. Aprenda com a Render e complemente sua formação profissional.
Objetivos
- Demonstrar através de exemplos práticos, como fazer um projeto elétrico residencial, passo a passo
- Ensinar as técnicas de utilização dos comandos do AutoCAD para facilitar a execução de projetos elétricos
A quem se destina
- Projetistas, desenhistas cadistas, estudantes de engenharia elétrica e civil, técnicos em elétrica
- Todos aqueles que desejam se aprofundar nos conhecimentos de AutoCAD voltados ao Projeto de Instalações Elétricas Residenciais

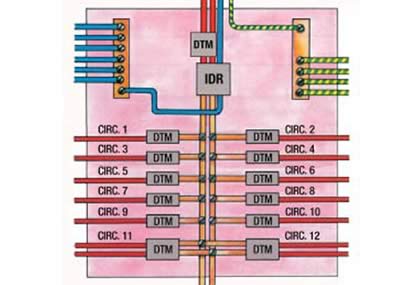

Neste curso veremos como realizar um projeto elétrico residencial de um apartamento no AutoCAD 2012. Começaremos aprendendo a preparar a planta do projeto arquitetônico e veremos como lançar os pontos de iluminação e tomada. Em seguida faremos o dimensionamento da fiação e dos eletrodutos, calculando a corrente que passa em cada circuito elétrico. Veremos então como funciona o quadro de distribuição e como fazemos o diagrama unifilar do projeto. Para finalizar aprenderemos a criar a lista de materiais e a preparar o projeto para plotagem.
Módulo 1
Criando o Projeto Elétrico Residencial - Passo a Passo
Neste módulo veremos como fazer a preparação do projeto arquitetônico para receber o projeto elétrico. Veremos a simbologia em elétrica e como utilizar blocos dinâmicos do AutoCAD para facilitar a inserção da simbologia no projeto. Por fim, faremos neste módulo o lançamento dos pontos elétricos, dos ciruitos e dos eletrodutos.
| Aulas deste módulo | |
|---|
| 1 | | Iniciação ao Curso | 00:02:01 |

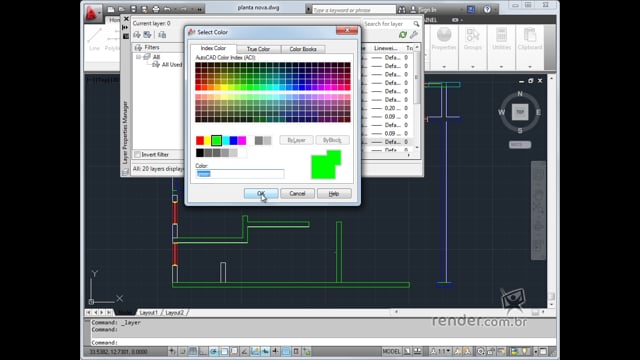

| 2 | | Preparação do Projeto | 00:04:44 |

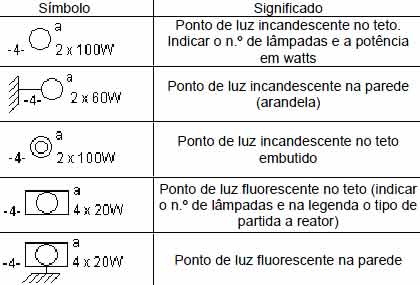

| 3 | | Simbologia em Elétrica | 00:03:48 |

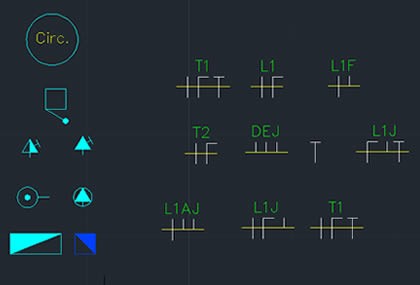

| 4 | | Criando Blocos Dinâmicos - Inserindo a Simbologia | 00:03:07 |

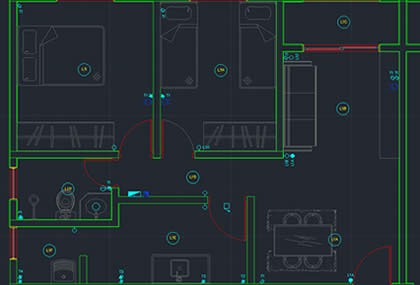

| 5 | | Lançamento dos Pontos Elétricos | 00:05:08 |
| 6 | | Lançamento dos Circuitos | 00:05:34 |

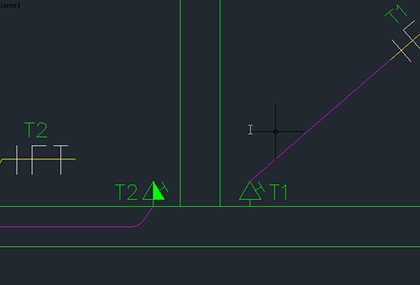

| 7 | | Ligação dos Pontos Elétricos aos Circuitos - Lançamento dos Eletrodutos | 00:02:52 |
