Este curso ensina de forma fácil como funcionam diversos tipos de transistores e sua aplicação em vários circuitos clássicos. Aprenda como polarizar corretamente os componentes de um circuito, conhecendo seus cálculos e fórmulas. Com o uso do software Multisim, vários projetos são feitos e testados facilitando a didática de ensino. Conheça também os circuitos com amplificadores operacionais CI 555 e LM741. Aprenda sobre pré-amplificadores, amplificadores de potência e multi-vibradores. Os exemplos práticos mostram detalhadamente sobre a aplicação de circuitos em Alarme, Fonte de Alimentação Simétrica Estabilizada e outros. Entre no mundo da eletrônica e abra as portas de uma área que cresce mais rápido a cada dia.
Entender o funcionamento de Transistores e sua Aplicação;
Aprender a projetar circuitos eletrônicos simples com transistores e seus derivados;
Aprender a calcular e projetar vários circuitos eletrônicos e testá-los no Multisim;
A quem se destina:
Estudantes que desejam complementar seu aprendizado em eletrônica;
Projetistas que desejam incorporar a eletrônica em suas montagens;
Técnicos eletrônicos e Engenheiros eletrônicos que desejam rever conceitos e visualizar aplicações e testes de circuitos no Multisim;
Conhecimentos necessários:
Estar familiarizado com o uso básico de computadores em ambiente Windows;
Ter conhecimento básico de eletrônica, preferencialmente ter assistido o curso "Eletrônica Básica" da Render;
Usabilidade:
Totalmente em português;
Configuração mínima:
Para curso Online:
Navegador de internet atualizado com suporte a plugin Flash Player;
Placa de SOM e Caixas Acústicas;
Tela com largura mínima de resolução de 980 pixels (recomendado 1024x768);
Não requer instalação do computador;
Para curso em DVD:
Micro: Pentium IV 1.8 Ghz/Athlon 1500XP, 512 de RAM;
Kit Multimídia com DVD-ROM;
Placa de SOM e Caixas Acústicas;
Monitor SVGA (1024x768) com 24 bits de cor;
Espaço mínimo em disco recomendado para instalação: 3GB;
Sistema operacional:
Para curso Online:
Windows; MAC OS X; Linux; Android;
Para curso em DVD:
Windows 2000 / XP / VISTA / 7;
Criação e desenvolvimento:
RENDER Multimídia, empresa especializada no desenvolvimento de soluções de ensino para as áreas de Design, Projeto, Engenharia, Ferramentas de criação e Web, tem como compromisso fazer o melhor material didático para o rápido aprendizado de tecnologias a nível profissional.
Autoria:
Nelson Vicente Soares ;
Revisão:
Sergio Luis Stefani ;
Ana Carolina Moura Cardoso ;
Locução:
R2 Resultados ;
Todos os direitos estão reservados para Render Multimídia Ltda.
Neste módulo conheceremos resumidamente a história do transistor, algumas dificuldades encontradas pelos pesquisadores e as evoluções que ocorreram para que o transistor pudesse ser usado e substituir definitivamente as válvulas.
Nesta aula apresentamos o mundo antes do transistor e as mudanças que ocorreram após a sua invenção. Todo aparato tecnológico existente atualmente e, que trouxe grandes avanços, deve-se graças a sua criação.
Neste módulo veremos a constituição de um transistor bipolar, o seu funcionamento, as suas configurações básicas, o ganho dos amplificadores transistorizados bem como uma aplicação prática de seu uso.
Status
Arquivos
Vídeos
Tempo
O Transistor Bipolar -
Transistores NPN e PNP
--
--
03:30
Nesta aula estudaremos o transistor bipolar, a sua simbologia e a estrutura física de seus cristais. Veremos também, que além das simulações feitas com os símbolos de cada componente, é possível simular alguns circuitos com componentes virtuais em 3D.
Funcionamento dos Transistores NPN e PNP
--
04:14
Nesta aula abordaremos o funcionamento dos transistores NPN e PNP. Os transistores possuem três terminais: a base, representada pela letra B, o coletor, pela letra C e o emissor, pela letra E

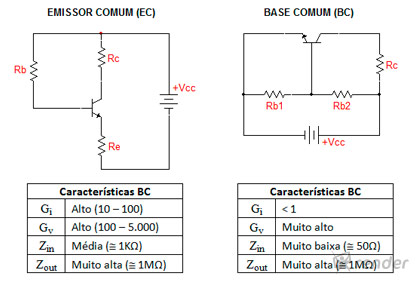

Configurações Básicas do Transistor -
Configurações: Emissor Comum, Base Comum, Coletor Comum,
--
--
02:37
Nesta aula veremos que há três maneiras diferentes de utilizar o transistor num circuito. Ele pode ser ligado de acordo com três possibilidades, e são as seguintes: emissor comum, base comum e coletor comum.
Criando um Circuito Luz de Emergência
--
--
07:44
Neste exemplo usaremos o Multisim para criar e simular um projeto de uma luz de emergência.
Criando um Simples Alarme
--
--
05:31
Neste exemplo usaremos o Multisim para criar e simular um simples projeto de um alarme.
Neste módulo veremos as principais configurações de transistores em amplificadores de base comum, emissor comum e coletor comum. A partir deste conhecimento pode-se criar inúmeros circuitos.
Status
Arquivos
Vídeos
Tempo
Circuito de Polarização em Base Comum
--
--
02:49
Nesta aula estudaremos um circuito de amplificador em base comum. O amplificador em base comum tem uma baixa resistência de entrada, por isso, não é atraente como amplificador de tensão.
Circuito de Polarização em Emissor Comum -
Configuração Emissor Comum, Parâmetro hfe
--
--
03:36
Nesta aula apresentaremos as principais características de um amplificador transistorizado na configuração emissor comum e o significado do parâmetro hfe.
Circuito de Polarização em Coletor Comum
--
--
03:32
Nesta aula estudaremos um circuito de amplificador em coletor comum, suas características, configurações e utilidades.
Criando Subcircuitos no Multisim
--
--
04:07
Nesta aula veremos como criar um subcircuito no Multisim. Um subcircuito funciona como um circuito integrado, ou seja, uma biblioteca com muitos componentes internos, e o acesso a eles é feito por terminais externos.
4. Transistor de Efeito de Campo de Junção (JFET) , MOSFET e Diodo SCR
Estudaremos neste módulo os aspectos construtivos dos transistores de efeito de campo, suas variações e aplicações práticas.
Status
Arquivos
Vídeos
Tempo
Transistor de Efeito de Campo de Junção - Transistor JFET
--
--
03:28
Nesta aula estudaremos os aspectos construtivos do transistor JFET ou FET. O transistor de efeito de campo de junção, JFET (do inglês Junction Field-Effect-Transistor) é um dispositivo semicondutor com o princípio de funcionamento inteiramente diferente de um transistor de junção bipolar.
Conceitos e Configurações do Transistor Unipolar (JFET)
--
--
03:32
Nesta aula estudaremos alguns conceitos e configurações do transistor unipolar, JFET. Os transistores JFET's possuem três terminais: a fonte, representada pela letra S (do inglês "Source"), o dreno, representado pela letra D ("do inglês "Drain") e a porta, representada pela letra G (do inglês "Gate").
Princípio de Polarização do Transistor JFET
--
--
03:55
Nesta aula estudaremos o princípio de polarização do transistor JFET. Dizemos que um transistor está polarizado quando fixamos um ponto de trabalho ou ponto quiescente por meio de componentes periféricos.
Amplificador Fonte Comum JFET
--
--
02:41
Nesta aula estudaremos o amplificador JFET na configuração fonte comum. Um amplificador JFET na configuração fonte comum é similar a um amplificador de transistor bipolar na configuração emissor comum, possuindo as mesmas regras de aplicação.
Transistor de Efeito de Campo de Porta Isolada - Transistor MOSFET
--
--
03:30
Nesta aula estudaremos os aspectos construtivos do transistor MOSFET, suas principais características e aplicações.
MOSFET do Tipo Indução e Depleção
--
--
04:11
Nesta aula abordaremos dois tipos de MOSFET: MOSFET de indução e MOSFET de depleção. Veremos o funcionamento desses dispositivos, suas características e aplicações.
Princípio de Polarização do MOSFET
--
--
03:01
Nesta aula estudaremos o princípio de polarização do transistor MOSFET. Os MOSFETs se diferenciam dos transistores FET por oferecerem possibilidades de operar com polarizações diretas e inversas, dependendo respectivamente, dos princípios de indução ou depleção.
Diodo SCR (Diodo Controlado de Silício) ou Tiristor
--
--
03:47
Nesta aula estudaremos o diodo SCR, do inglês Silicon Controlled Rectifier, ou seja, Diodo Controlado de Silício. O SCR, também chamado de Tiristor é um diodo que para conduzir precisa da aplicação de um pulso positivo ao terminal Porta (Gate), que o coloca em estado de condução.
Exemplo Prático -
Simulando o funcionamento de um amplificador usando um MOSFET de canal N.
--
--
08:00
Neste exemplo, simularemos o funcionamento de um amplificador MOSFET de depleção de canal N, e com o uso do osciloscópio compararemos o ganho de saída em relação ao sinal de entrada aplicado ao circuito.
Neste módulo veremos o processo para a determinação de um ou mais elementos relativos à polarização de um transistor, aprenderemos diversos cálculos para dimensionamento e aplicações comuns.
Status
Arquivos
Vídeos
Tempo
Polarização Direta
--
04:07
Estudaremos nesta aula, o sistema de polarização direta do transistor. No sistema de polarização direta, o resistor Rb é que polariza a base e Rc polariza o coletor. Para eliminar a fonte de alimentação da base VBB, usa-se somente a fonte VCC.
Circuito de Polarização com Corrente de Emissor Constante
--
03:23
Nesta aula estudaremos o circuito de polarização com corrente de emissor constante. Neste tipo de polarização é inserida uma resistência RE com um determinado valor, entre o Emissor e a fonte de alimentação. Assim, determinaremos apenas os valores de RB e RC.
Polarização com Divisores Resistivos -
Transistor com divisor de tensão na base
--
04:16
Nesta aula estudaremos a polarização de transistores com divisor de tensão na base. Esse sistema é o mais utilizado devido à grande estabilidade e ao fato de não sofrer influência do hfe na polarização da base.
Cálculos da Potência dos Resistores com Divisor de Tensão na Base
--
03:55
Nesta aula veremos como calcular a potência dos resistores no método de polarização com divisor de tensão na base. Determinar o valor da potência dissipada pelos resistores e de suma importância para o correto funcionamento do circuito, evitando a queima dos mesmos.
Transistor como Chave (Saturado)
--
05:00
Nesta aula veremos como polarizar um transistor para operar como uma chave eletrônica. Nas regiões de corte e saturação, o transistor é utilizado como chave, ou seja, serve apenas para comutação, conduzindo ou não.
Polarização do JFET
--
03:18
Nesta aula veremos como polarizar um transistor de junção JFET de canal N. O processo de polarização a ser utilizado é o mesmo tanto para o JFET de canal N quanto para o JFET de canal P, bastando apenas inverter o sentido da bateria.
Exercício Complementar -
Polarize o transistor (BJT)
--
--
Exercite seus conhecimentos com esse exercício complementar. OBJETIVO: Praticar os conhecimentos adquiridos sobre polarização de transistores bipolares de junção (BJT).
Exercício Complementar -
Polarize o transistor JFET
--
--
Exercite seus conhecimentos com esse exercício complementar. OBJETIVO: Praticar os conhecimentos adquiridos sobre polarização do JFET.
Neste módulo conheceremos os diodos de referência de tensão, também chamados de diodo Zener e suas variações. Veremos a aplicação prática dos Zener em fontes de alimentação bem como os cálculos para o correto dimensionamento dos componentes.
Status
Arquivos
Vídeos
Tempo
Diodo Zener -
Diodos de referência de Tensão
--
03:47
Nesta aula estudaremos o diodo zener. Devido as suas características, o diodo zener tem a capacidade de manter a tensão de referência ou zener (fixa) sobre uma faixa ampla de correntes. Esta propriedade permite ao diodo zener funcionar como fonte de tensão constante ou de referência.
Regulador de Tensão com Diodo Zener
--
04:37
Nesta aula apresentaremos o circuito regulador de tensão com diodo zener e explicaremos o seu funconamento através do Multisim. Além disso, será apresentado um exemplo de como calcular o valor do resistor limitador shunt (Rs), para que o circuito não perca as características de regulação.
Regulador de Tensão em Circuito Integrado -
Regulador de Tensão 78XX e 79XX
--
03:09
Nesta aula estudaremos o circuito integrado utilizado como estabilizador de tensão, que pode fornecer vários níveis de tensão de saída em função de sua especificação.
Regulador de Tensão Série -
Fonte Regulada com Transistor
--
03:18
A característica do diodo zener de manter uma tensão constante entre seus terminais pode ser utilizada na obtenção de uma fonte de tensão regulada. Nesta aula estudaremos uma fonte regulada com transistor e diodo zener, conhecida como regulador série.
Regulador de Tensão Paralelo -
Fonte regulada com um transistor ligado em paralelo com o diodo zener.
--
03:40
Nesta aula estudaremos o funcionamento de um regulador paralelo usando um diodo e um transistor ligado em paralelo com a carga, além de apresentar as equações usadas para o cálculo do projeto.

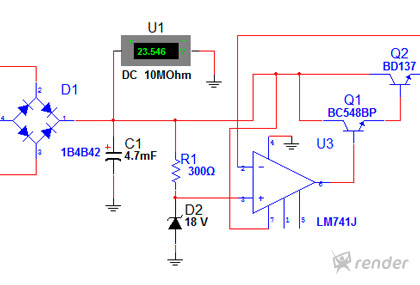

Regulador com Amplificador de Erro -
Regulador série controlado por um amplificador de erro.
--
--
03:37
Nesta aula estudaremos o Regulador com Amplificador de Erro. O regulador com amplificador de erro é constituído de um regulador série controlado por um amplificador de erro. Um divisor de tensão na saída do circuito coleta uma amostra de nível que serve de comparação com a tensão de referência do diodo zener.
Fonte de Corrente Contínua Estabilizada -
Usando um Programa Para Fazer Simulações.
--
05:16
Nesta aula compreenderemos o funcionamento de uma fonte de corrente contínua estabilizada. Veremos o funcionamento de cada componente e como escolher os parâmetros que devem estabelecer o funcionamento do circuito.
Fonte de Alimentação Simétrica Estabilizada -
Tensões Positivas e Negativas Iguais em Torno de uma Referência Comum de 0 Volts ou Terra.
--
08:22
Nesta aula apresentaremos o funcionamento e a elaboração de uma fonte simétrica. Veremos como elaborar uma fonte simétrica com os componentes que foram apresentados até o momento.
Projeto de um Regulador Série -
Calculando os Valores dos Componentes Conforme as Características do Projeto.
--
05:50
Neste exemplo elaboraremos um projeto de um regulador série no Multisim. O circuito aqui apresentado possui todos os componentes com valores virtuais; porém, para que ele possa funcionar corretamente, devemos calcular os valores dos componentes conforme as características do projeto.
Projeto de um Regulador Paralelo -
Calculando os Valores dos Componentes Conforme as Características do Projeto
--
04:42
Neste exemplo elaboraremos um projeto de um regulador paralelo no Multisim. O circuito aqui apresentado, também possui todos os componentes com valores virtuais; e para que ele possa funcionar corretamente, devemos calcular os valores dos componentes conforme as características do projeto.
7. Circuitos Integrados - Amplificadores Operacionais e CI 555
Este módulo visa fornecer conhecimentos básicos para a utilização dos amplificadores
operacionais e do circuito integrado 555. Veremos vários circuitos onde serão abordadas as suas particularidades e serão mostradas fórmulas práticas para o rápido projeto desses circuitos.
Abordaremos os circuitos Somadores, Subtratores, Comparadores, entre outros; além de fornecer
conhecimento das particularidades do amplificador operacional.
Status
Arquivos
Vídeos
Tempo
Amplificadores Operacionais -
Suas Principais Características, Aplicações e Modo de Funcionamento.
--
03:51
Nesta aula apresentaremos o amplificador operacional, suas principais características, aplicações e modo de funcionamento. Os amplificadores operacionais são componentes eletrônicos compactos construídos da junção de resistores, capacitores e transistores.
Amplificador Operacional LM741
--
--
04:36
Nesta aula faremos um breve estudo sobre o amplificador operacional LM741. Os amplificadores operacionais (AO) são circuito integrados versáteis e largamente utilizados em incontáveis aplicações na eletrônica geral.
Método de Polarização do Amplificador Operacional -
Modos de Operacão: Sem Realimentação, Realimentação Positiva e Realimentação Negativa.
--
--
02:45
Nesta aula, apresentaremos os três modos de operação do amplificador operacional: Sem Realimentação, Realimentação Positiva e Realimentação Negativa. Dentre esses modos, o mais utilizado é o de Realimentação Negativa devido proporcionar maior estabilidade ao circuito.
Amplificador Inversor
--
03:11
Nesta aula estudaremos o circuito inversor para os amplificadores operacionais com realimentação negativa. Os amplificadores inversores amplificam a tensão, mas sua saída tem polaridade oposta à do sinal de entrada. Já os não-inversores amplificam a tensão sem alterar sua polaridade.
Amplificador Não Inversor
--
03:46
Nesta aula estudaremos o circuito não-inversor para os amplificadores operacionais com realimentação negativa. Nesse tipo de circuito, o sinal a ser processado é aplicado na entrada não-inversora e o sinal de saída é realimentado na entrada inversora.
Amplificador Somador Inversor
--
03:20
Nesta aula estudaremos o amplificador Somador Inversor. O amplificador somador tem a finalidade somar dois ou mais valores de entradas analógicas ou digitais em tempo real. Com ele podemos somar uma rampa, uma senoíde e um nível contínuo instantaneamente em tempo real.
Circuito Subtrator -
Amplificador Diferencial
--
03:12
Nesta aula estudaremos o amplificador Subtrator. O amplificador Subtrator tem a finalidade de amplificar as diferenças de tensões entre as entradas. Este circuito é extremamente poderoso e é largamente utilizado em eletrônica analógica, inclusive em circuito empregando os amplificadores operacionais.
Circuito Comparador
--
02:50
Frequentemente precisamos comparar uma tensão com outra para verificar qual delas é a maior. Tudo o que precisamos é uma resposta "sim" ou "não". Nesta aula estudaremos o amplificador Comparador, que é um circuito com duas tensões de entrada (não inversora e inversora) e uma tensão de saída.
Circuito Integrado 555 -
Aplicação como Astável
--
03:25
Nesta aula faremos um breve estudo sobre o circuito integrado 555. O circuito integrado 555 é projetado para aplicações em geração de formas de onda e temporização, podendo ser usado em circuitos de disparos dos SCRs e TRIACs.
Circuito Integrado 555 -
Aplicação como Monoestável
--
04:53
Nesta aula estudaremos o circuito integrado 555 funcionando como Monoestável. Um Monoestável é um circuito que tem um estado estável, permanecendo assim, até que seja aplicado um pulso externo para mudar o seu estado para instável.
Este módulo trata das classes de amplificadores, seus circuitos e a melhor aplicação de cada classe.
Status
Arquivos
Vídeos
Tempo
Amplificador
--
--
04:04
Nesta aula veremos que o amplificador serve para aumentar o nível de sinal e elevá-lo a determinado valor para poder ser reproduzido, seja por um alto-falante ou mesmo por qualquer outro transmissor, como por exemplo, uma estação rádio transmissora.
Amplificador Classe A
--
--
02:52
Nesta aula apresentaremos o amplificador classe A. Veremos que neste tipo de amplificador, o sinal de entrada aplicado à base do transistor, resulta em uma saída amplificada sem distorção, já que o sinal não penetra nas regiões de saturação e de corte.
Amplificador Classe B -
Circuito Push-Pull
--
--
04:13
Nesta aula, abordaremos o funcionamento do amplificador em classe B. Veremos que somente um semiciclo é amplificado nesse circuito, sendo necessário dois transistores, um NPN para o semiciclo positivo e um PNP para o semiciclo negativo.
Amplificador Classe AB
--
03:48
Nesta aula, apresentaremos o amplificador em classe AB e suas características. Veremos que essa classe de operação é intermediária à classe A e B onde, com uma polarização do estágio de saída, minimiza-se a distorção de "crossover".

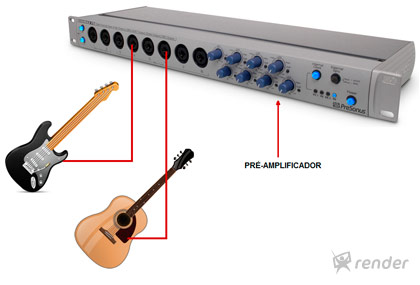

Circuito Pré-Amplificador -
Amplificador de Tensão
--
03:02
Nesta aula veremos que na eletrônica, direcionada ao áudio, temos os pré-amplificadores, que nada mais são do que amplificadores de pequenos sinais; e sua finalidade é amplificar a tensão dos sinais de saída dos transdutores, como microfones e sensores de vibrações.
Circuito Driver -
Estágio Excitador
--
--
03:26
Nesta aula estudaremos o estágio driver ou excitador, que procede o amplificador de potência. O circuito driver também chamado de estágio excitador, amplifica o sinal em tensão e corrente e pode ser a transistor ou a transformador.
Circuito de Saída
--
02:47
Nesta aula, estudaremos um estágio de saída utilizando dois transistores complementares. Com a inclusão do estágio de saída, o amplificador adquire grande capacidade tanto de fornecer quanto de absorver corrente de carga enquanto preserva seu alto ganho em malha aberta.
Os multivibradores são circuitos amplamente utilizados, e fazem parte da lógica digital empregada em memórias e micro-controladores. Neste último módulo vamos entender os principais circuitos multivibradores e algumas aplicações.
Status
Arquivos
Vídeos
Tempo
Multivibrador Biestável
--
04:35
Nesta aula estudaremos o multivibrador biestável, também conhecido pelo nome de "flip-flop". Os multivibradores biestáveis são os dispositivos mais importantes dentro da lógica sequencial, pois são usados dentro das memórias dos microprocessadores, dos registradores, dos contadores, etc.
Multivibrador Astável
--
04:19
Nesta aula estudaremos o multivibrador astável que é um multivibrador que não possui nenhum estado estável, permanecendo em constante oscilação, produzindo pulsos cuja frequência é determinada pelos componentes do circuito.
Multivibrador Monoestável
--
04:06
O circuito multivibrador monoestável apresenta dois modos de operação, sendo apenas um estável. Nesta aula veremos que fora do modo estável e decorrido um intervalo de tempo, o circuito monoestável volta a ser estável, sendo basicamente este o seu comportamento.
Exercício Complementar -
Projete um Timer com o CI 555 para apagar uma lâmpada automaticamente em um tempo específico pré-configurado.
--
--
Pratique os seus conhecimentos com esse exercício complementar. OBJETIVO: Projetar um timer para apagar uma lâmpada em 5 minutos.
