Aprenda a usar o CATIA V5 para criar peças e montagens 3D, e detalhamentos de seu projeto
O Curso CATIA V5 Fundamentos ensina desde os primeiros passos, na criação de esboços, até a geração de montagens de componentes e detalhamento de peças e montagens. O software CATIA V5 é o CAD 3D mais usado na indústria automobilística, aeroespacial, aeronáutica, cadeia de fornecedores e permite a criação de projetos colaborativos de alta complexidade. Tenha a oportunidade de entrar nesta indústria mostrando seu conhecimento no CATIA V5.
Veja um Exemplo do Curso Online ».
Nível deste curso:
Básico
Básico
40 h
Equivalente a 40 horas de aulas presenciais
04:56 horas de vídeo-aulas gravadas em português
Vídeos Demonstrativos
Objetivos do Curso:
- O objetivo deste curso é ensinar de forma simples, objetiva e prática os recursos básicos do CATIA V5;
- Ao final deste curso, através dos vários exercícios práticos, o aluno estará apto a modelar peças utilizando recursos de sólido, fazer a montagem de conjuntos bem como gerar o detalhamento 2D de peças e montagens;
- Ensinar a lógica de operação básica do software;
A quem se destina:
- Profissionais que desejam aprender a utilizar o CATIA V5 para obter qualificação para um mercado de trabalho bem valorizado;
- Estudantes de engenharia, técnicos e tecnólogos;
- Profissionais das áreas: Desenvolvimento de produtos, Projetos, Ferramentaria, entre outras;
Conhecimentos necessários:
- Familiaridade com Desenhos técnicos;
- Estar familiarizado com o uso básico de computadores em ambiente Windows;
Usabilidade:
- Totalmente em português;
- Não há necessidade de instalação no HD. Executa automaticamente a partir do DVD-ROM;
Configuração mínima:
-
Para curso Online:
- Navegador de internet atualizado com suporte a plugin Flash Player;
- Placa de SOM e Caixas Acústicas;
- Tela com largura mínima de resolução de 980 pixels (recomendado 1024x768);
- Não requer instalação do computador;
-
Para curso em DVD:
- Monitor SVGA (1024x768) com 24 bits de cor;
- Placa de SOM e Caixas Acústicas;
- Kit Multimídia com DVD-ROM;
- Micro: Pentium IV 1.8 Ghz/Athlon 1500XP, 512 Mb de RAM;
Sistema operacional:
-
Para curso Online:
- Windows; MAC OS X; Linux; Android;
-
Para curso em DVD:
- Windows 2000/XP/Vista;
A Certificação RENDER valida o aprendizado dos alunos e profissionais do mercado através de um teste online referente ao conteúdo de cada Curso Render. Atingindo a nota de aprovação do Teste de Certificação, a Render envia* o Certificado de Aprovação impresso gratuitamente para a casa do aluno, além de estar disponível a versão do Certificado em Formato Digital para Download na Área do Aluno.
Como obter o Certificado de Aprovação?
Fazendo o Teste de Certificação e atingindo 70% de acertos das perguntas, você terá seu Certificado de Aprovação impresso e enviado na sua casa (veja detalhes do Certificado de Aprovação.
O que é o Teste de Certificação?
É uma avaliação online do seu conhecimento, você terá seu Certificado de Aprovação do Curso CATIA V5 Fundamentos quando atingir 70% de acerto das perguntas.
Quem Pode fazer o Teste de Certificação?
Todos que adquirirem o Curso CATIA V5 Fundamentos em DVD, ou Online com Período de 360 dias. Para aquisições do período inferiores a 360 dias o teste de certificação deve ser adquirido separadamente.
Faça a Certificação Render e ganhe horas complementares para a sua Graduação!
Para obter esta carga horária nós disponibilizamos* Certificados de Aprovação para os cursos. Nossos certificados possuem validade nacional e são amplamente reconhecidos pelas melhores universidades brasileiras por nossa metodologia inovadora e garantia do aprendizado!
Você também pode consultar a veracidade de seu Certificado na página de Consulta de Certificado.
*O envio é feito pelos correios através do método de envio PAC, para outras formas de envio o aluno deve entrar em contato antecipadamente conosco.
Criação e desenvolvimento:
RENDER Multimídia, empresa especializada no desenvolvimento de soluções de ensino para as áreas de Design, Projeto, Engenharia, Ferramentas de criação e Web, tem como compromisso fazer o melhor material didático para o rápido aprendizado de tecnologias a nível profissional.
Autoria:
- Alexandre da Silva ;
- Rosenilda Rodrigues de Souza ;
- Vitor ;
Compre Junto e economize!
“Um bom curso, com explicações e aplicações, de fácil entendimento, é ótimo para quem está iniciando e precisa de uma base. Eu recomendo e acho muito útil.”
1. Introdução ao CATIA
-
Neste módulo vamos conhecer o CATIA, seus ambientes de trabalho e a interface. Vamos ver também como manipular os modelos.
Status
Arquivos
Vídeos
Tempo
Conhecendo os Diferentes Ambientes do CATIA V5
-
Part Design, Assembly Design, Drafting e Shape
não iniciada
04:38
Interface do CATIA V5
-
Workbenches, Iniciando Arquivos Novos, Componentes da Interface
--
--
03:17
Manipulando Modelos no CATIA V5
-
Utilização do mouse. Barra de ferramentas, View. Swap Visible Space, Elementos Ocultos
--
--
03:58
Exemplo Prático
-
Modificando as Propriedades Gráficas, aplicando cores, criando vistas personalizadas
--
--
03:48
2. Iniciando o Modelamento de Peças no CATIA V5
-
Neste módulo vamos iniciar a criação de perfis ou esboços, verificando a intenção de projeto e aplicando as features, transformando os esboços em sólidos.
Status
Arquivos
Vídeos
Tempo
Criando Perfis
-
Ambiente Sketcher e ferramentas de sketch.
--
06:35
Criação do Esboço e Intenção de Projeto
-
Conceito de Intenção de Projeto no ambiente Sketcher
--
06:58
Aplicando as Restrições
-
Comando Constraint
--
08:50
Features Básicas 1
-
Pad, Pocket, Hole e Fillet
--
06:30
Features Básicas 2
-
Perfis abertos, Fillet, Variable Radius Fillet, Tritangent Fillet
--
08:12
Criando Sólidos de Revolução 1
-
Comandos Shaft e Groove
--
07:22
Criando Sólidos de Revolução 2
-
Espelhando Sketch, Perfis abertos, Comandos Shaft e Groove.
--
07:03
Exemplo Prático
-
Revisão das ferramentas de Modelamento Básico
--
07:16
3. Ferramentas para Criar Cópias de Features e Corpos
-
Neste módulo vamos aprender a utilizar as ferramentas do CATIA específicas para criar cópias de elementos do projeto. Estas ferramentas agilizam o processo de modelamento.
Status
Arquivos
Vídeos
Tempo
Espelhamento de Features e Corpos
-
Comando Mirror
--
07:36
Criando Cópias Lineares
-
Comando Rectangular Pattern
--
03:45
Criando Cópias Circulares
-
Comando Circular Pattern
--
03:36
Criando Cópias baseadas em um Sketch Existente
-
Comando User Pattern
--
03:22
Editando e Explodindo um Pattern
-
Removendo instâncias de um Pattern. Utilizando a opção Explode.
--
03:01
Exemplo Prático
-
Aplicando os comandos de Patterns e Cópias
--
07:04
4. Ferramentas para Modelamento e Edição de Peças
-
Neste módulo vamos aprender a utilizar diversas ferramentas do CATIA, que vêm para facilitar a criação de detalhes específicos em peças, por exemplo, transformar um sólido em casca, aplicar ângulos nas faces do sólido, entre outros.
Status
Arquivos
Vídeos
Tempo
Criando Elementos de Referência
-
Planos, Linhas e Pontos
--
06:54
Estudando os Comandos para edição de sólidos
-
Draft, Shell e Stiffener
--
06:08
Criando Múltiplas Extrusões, Aplicando Nervuras e Roscas
-
Multi-Pad, Stiffener e Thread/Tap
--
07:02
Aplicando ângulos usando um elemento de Partição
-
Opção Draft Both Sides
--
08:45
Aplicando ângulos em superfícies cilíndricas
-
Comando Draft Reflect Line
--
05:56
Criando Casca com Espessuras Diferentes
-
Outras opções do comando Shell
--
08:43
Modelamento de uma Carcaça de Engrenagem Cônica 1
-
Treinando modelamento 3D e Comando Split
--
--
06:23
Modelamento de uma Carcaça de Engrenagem Cônica 2
-
Dicas de espelhamento e comandos gerais
--
05:11
Exemplo Prático
-
Modelando um Bloco de Ancoragem
--
09:05
5. Ferramentas Avançadas para Modelamento de Geometrias Complexas
-
Neste módulo vamos estudar ferramentas avançadas para modelamento, que facilitam a criação de peças com geometrias complexas. Por exemplo, vamos estudar ferramentas para criar transição e varredura de perfis.
Status
Arquivos
Vídeos
Tempo
Varredura de Perfis
-
Comandos Rib e Slot
--
05:34
Transição de Perfis
-
Comando Multi-Sections.
não iniciada
07:16
Introdução à Operações Booleanas
-
Trabalhando com Múltiplos corpos e comando Remove
--
06:46
Animando o Sketch
-
Animate Constraint
não iniciada
05:28
Exemplo Prático
-
Modelamento de um Manete
--
06:06
6. Finalizando o Projeto de Peças
-
Neste módulo vamos estudar ferramentas para efetuar medições em peças, reordenar features, analisar e resolver problemas no modelamento. Estas ferramentas são muito úteis para a finalização do projeto, pois permitem análise rápida da intenção de projeto e demais detalhes de criação do modelo, permitindo realizar as alterações que sejam necessárias ainda na fase de projeto, eliminando retrabalhos posteriores.
Status
Arquivos
Vídeos
Tempo
Efetuando Medições
-
Measure item, Measure Between
--
04:19
Efetuando Medições, Aplicando o Material
-
Apply Material, Measure Inertia
--
--
04:19
Reordenando Features na Árvore de Especificações
-
Comandos Reorder e Scan or Define in Work Object
--
04:45
Analisando a relação entre features e Resolvendo Erros
-
Relação "Pai-Filho", Diagnóstico de erros
--
05:29
7. Trabalhando no Ambiente de Montagem: Assembly Design
-
Neste módulo vamos conhecer e trabalhar no ambiente de montagem, que é o ambiente onde agrupamos as peças que modelamos anteriormente, para formar os conjuntos, máquinas e dispositivos. Vamos ver também como utilizar o catálogo de componentes padronizados do software e como realizar análises na montagem para eliminar possíveis interferências entre componentes.
Status
Arquivos
Vídeos
Tempo
Iniciando uma Montagem
-
Assembly Design, Inserindo o primeiro componente na Montagem
--
04:17
Inserindo Novos componentes na Montagem
-
Existing component with positioning
--
--
04:53
Criando e editando peças no contexto da montagem
-
Design in Context
--
--
06:19
Cópias de Componentes e Catálogo de modelos do Software
-
Copy/Paste, Define Multi Instantiation, Reuse Pattern e Catalog Browser
--
--
06:34
Análises de Montagens
-
Verificando interferências (comando Clash) e Analisando graus de liberdade do componente
--
05:06
Exemplo Prático
-

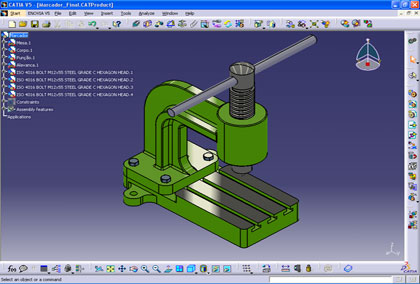

Montando um Marcador Mecânico
--
08:40
8. Trabalhando no Ambiente de Detalhamento: Drafting
-
Neste módulo vamos trabalhar no ambiente de detalhamento de projetos do CATIA. Neste ambiente geramos a folha 2D do projeto, que contém todas as informações necessárias para a fabricação da peça ou montagem, por exemplo, dimensões, tolerâncias, acabamento superficial, lista de materiais, entre outras informações.
Status
Arquivos
Vídeos
Tempo
Iniciando o detalhamento
-
Drawing, Legenda personalizada
--
--
08:49
Criando as vistas
-
Front View, View Wizard, Projection View
--
04:22
Inserindo Cortes e Vistas de Detalhes
-
Offset Section View, Detail View e Modificando as propriedades das Vistas
--
04:44
Inserindo Dimensões e Anotações
-
Generate Dimensions, Analysis Display Mode, Geometric Tolerance
--
07:43
Detalhamento de Montagem 1
-
Front View, Offset Section View, Breakout View
--
04:57
Detalhamento de Montagem 2
-
Generate Numbering, Generate Baloons, Bill of Material
--
--
03:14
Exemplo Prático
-
Detalhando uma Peça.
--
09:48
9. Exercícios Complementares
-Status
Arquivos
Vídeos
Tempo
Exercício Complementar
-
Modelando um Suporte
--
--
Exercício Complementar
-

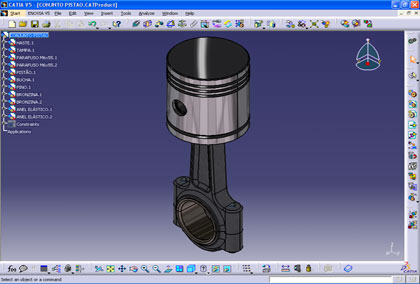

Modelando um Pistão
--
--
Exercício Complementar
-
Modelando uma Biela
--
--
Exercício Complementar
-
Modelando um Volante
--
--
Exercício Complementar
-
Modelando uma Tampa
--
--
