Com videoaulas práticas, desenvolva habilidades para modelar no ambiente Wireframe e Superfícies, do Catia V5-6 R2014, criando superfícies para projetos onde a modelagem sólida não é muito eficaz. Conheça ferramentas e técnicas, inclusive utilizando Blueprints, para modelar vários tipos de produtos, entre eles: hélice, lâmpada, aro, “Fan” de turbina, parte frontal de um carro de Fórmula 1 e curvas principais de um BOEING 787-800. Aumente sua produtividade ao elaborar formas complexas e esteja preparado para os desafios do mercado!
Objetivos
- Ensinar os recursos do Catia para criar e editar peças reais e modelos complexos, usando as técnicas de "Wireframe" e Superfícies
- Desenvolver modelos 3D visando a ergonomia, a aerodinâmica, o arrasto e outras propriedades de desempenho, pertinentes à forma geométrica dos modelos
A quem se destina
- Estudantes, engenheiros calculistas e de produtos, desenhistas, projetistas e todos os profissionais interessados em modelar usando Catia

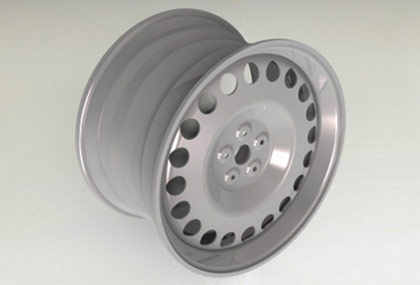

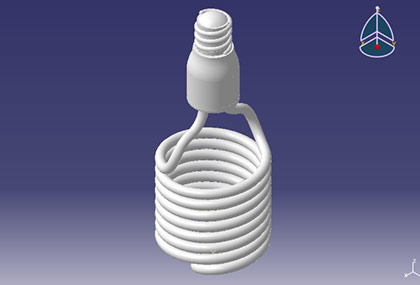

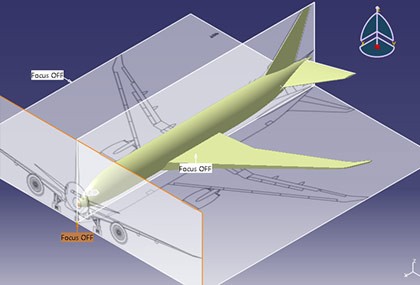

Neste curso você aprenderá a elaborar modelos de maior complexidade, usando “Wireframe” e Superfícies. Iniciaremos conhecendo as ferramentas de criação de objetos “Wireframe”. Em seguida, usaremos as ferramentas para criação de Superfícies, criando superfícies paralelas, simétricas, elípticas, entre outras. Na sequência, consolidaremos os conhecimentos para trabalho no ambiente “Wireframe” e Superfícies, que, embora seja um ambiente com poucas ferramentas, requer prática de modelamento e lógica para concepção de superfícies. Modelaremos peças reais, tais como: Lâmpada, Aro e “Fan” de Turbina. Por fim, veremos como modelar superfícies através de “blueprints”, modelando o bico do carro de Fórmula 1 e o avião Boeing 787-800. Comece agora este curso e adicione ótimas habilidades ao seu currículo. Desejamos um ótimo curso!

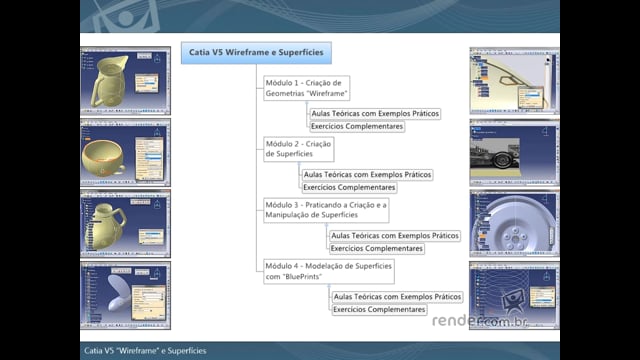

Módulo 1
Criação de Geometrias "Wireframe"
Neste módulo conheceremos as ferramentas fundamentais para criação de objetos "Wireframe". Veremos como criar pontos, linhas, planos, eixos, entre outros.
| Aulas deste módulo | |
|---|
| 1 | | Visão Geral do Curso e do Tema | 00:04:39 |

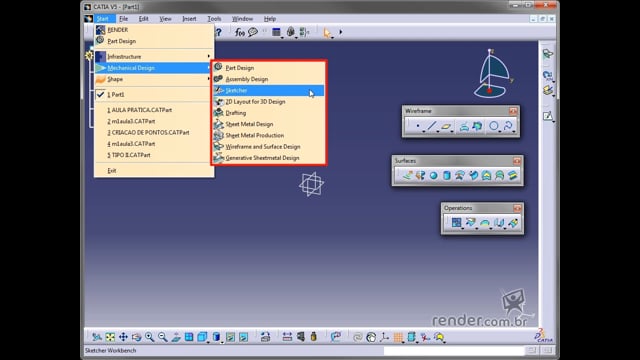

| 2 | | Iniciando o "Workbench Wireframe And Surface" | 00:03:26 |
| 3 | | Criação de Pontos de Referência - "Coordinates" e "On Curve" | 00:06:24 |
| 4 | | Traçando Linhas - "Point-Point", "Point-Direction" e "Angle/Normal to Curve" | 00:03:57 |
| 5 | | Planos e Eixos - "Planes", "Planes Repetition" e "Axis" | 00:05:19 |
| 6 | | Exemplo Prático - Empregrando as Ferramentas "Plane", "Circle", "Point" e "Spline" em Peças | 00:06:06 |
| 7 | | Exercício Complementar - Crie uma Peça com Estrutura "Wireframe" | |
