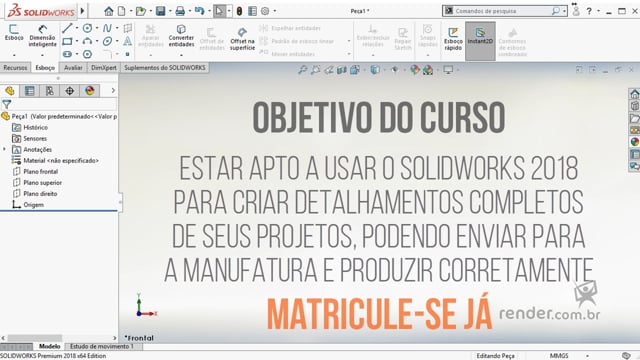

Através de videoaulas práticas e dinâmicas, aprenda a criar detalhamentos no SolidWorks. Saiba escolher o template, configurar a folha, escala e estilo das vistas, gerar vistas de peças e montagens automaticamente, adicionar vistas de seções e detalhes, inserir dimensões, símbolos, balões, lista de materiais, entre outros. Fixe o aprendizado com exemplos e exercícios complementares. Comece agora este curso e torne-se um projetista de sucesso!
Objetivos
- Ensinar a usar os recursos e ferramentas do SolidWorks para o detalhamento de peças e montagens, elaborando desenhos técnicos completos para a correta fabricação dos produtos;
- Realizar exemplos práticos e propor exercícios complementares para o aluno se aperfeiçoar na elaboração de detalhamentos no SolidWorks;
A quem se destina
- Técnicos, Engenheiros, Tecnólogos, Projetistas, Desenhistas, Ferramenteiros, Desenvolvedores de Produtos, Estudantes e todos interessados em aprender um dos softwares CAD 3D mais utilizados no mercado, o SolidWorks;
Iniciaremos este curso com uma visão geral do conteúdo. A seguir, veremos passo a passo como gerar a folha 2D do projeto modelado no SolidWorks, utilizando o ambiente específico para isso, o Drawing. Definiremos o Template; faremos a inserção das vistas padrões e personalizadas; criaremos vistas de detalhes e seções; adicionaremos marcas de centro, dimensões, tolerâncias, anotações, tabela de materiais e balões de identificação. Por fim, propomos exemplos práticos e exercícios complementares para você fazer e revisar seu aprendizado. Faça o detalhamento de um flange, um suporte plástico, uma porca e um conjunto de rolamento. Comece agora este curso e adicione mais uma habilidade ao seu currículo!
Módulo 1
Elaborando o Detalhamento ou Folha 2D do Projeto
Neste módulo veremos passo a passo como gerar a folha 2D do projeto modelado no SolidWorks, utilizando o ambiente específico para isso, o Drawing. Definiremos o Template; faremos a inserção das vistas padrões e personalizadas; criaremos vistas de detalhes e seções; adicionaremos marcas de centro, dimensões, tolerâncias, anotações, tabela de materiais e balões de identificação.
| Aulas deste módulo | |
|---|
| 1 | | Visão Geral do Curso | 00:02:56 |
| 2 | | Primeiros Passos no Detalhamento do Projeto | 00:07:06 |
| 3 | | Criando Vistas de Seções - Section View | 00:05:12 |
| 4 | | Criando Vistas de Detalhe e Inserindo Marcas de Centro | 00:03:41 |
| 5 | | Inserindo as Dimensões | 00:06:13 |
| 6 | | Adicionando Tolerâncias e Anotações | 00:05:44 |
| 7 | | Elaborando Detalhamento de Montagem | 00:05:11 |
| 8 | | Finalizando o Detalhamento da Montagem | 00:05:40 |
12 videoaulas (00:48:41)
online e no seu ritmo
Nenhum avaliação ainda.
