Aprenda a criar detalhamentos elaborados no SolidWorks 2010
O Curso SolidWorks 2010 Detalhamento ensina as ferramentas do SolidWorks para criar o 2D a partir do projeto 3D. Aprenda com este curso a personalização de propriedades, criação de vistas diversas, bem como dimensionamentos automáticos, tolerâncias, balões, anotações, símbolos de soldas, detalhamento de chapas e montagens, lista de materiais, tabelas de furos, revisões, lista de corte e muito mais. O conteúdo do curso inclui várias aulas e exercícios práticos. Aprenda com a Render a otimizar e apresentar seus projetos de forma profissional!
Veja um Exemplo do Curso Online ».
Nível deste curso:
Intermediário
Intermediário
24 h
Equivalente a 24 horas de aulas presenciais
05:22 horas de vídeo-aulas gravadas em português
Vídeos Demonstrativos
Objetivos do Curso:
- Ensinar a inserir as vistas de uma peça ou montagem na folha de detalhamento;
- Possibilitar ao aluno o conhecimento de métodos mais usados para criar a folha de detalhamento;
- Ensinar a inserir as dimensões, tolerâncias e anotações no detalhamento;
- Ensinar a criar vistas de corte e vistas de detalhes;
A quem se destina:
- Profissionais da área de projetos que necessitam criar a folha 2D com as informações de seu projeto;
- Estudantes e profissionais de áreas diversas que desejam aprender a criar o detalhamento de seus projetos com o SolidWorks;
Conhecimentos necessários:
- Conhecimento básico do SolidWorks;
Usabilidade:
- Totalmente em português;
Configuração mínima:
-
Para curso Online:
- Navegador de internet atualizado com suporte a plugin Flash Player;
- Placa de SOM e Caixas Acústicas;
- Tela com largura mínima de resolução de 980 pixels (recomendado 1024x768);
- Não requer instalação do computador;
-
Para curso em DVD:
- Micro: Pentium IV 1.8 Ghz/Athlon 1500XP, 512 Mb de RAM;
- Kit Multimídia com DVD-ROM;
- Placa de SOM e Caixas Acústicas;
- Monitor SVGA (1024x768) com 24 bits de cor;
- Espaço mínimo em disco recomendado para instalação: 4GB;
Sistema operacional:
-
Para curso Online:
- Windows; MAC OS X; Linux; Android;
-
Para curso em DVD:
- Windows 2000 / XP / VISTA / 7;
A Certificação RENDER valida o aprendizado dos alunos e profissionais do mercado através de um teste online referente ao conteúdo de cada Curso Render. Atingindo a nota de aprovação do Teste de Certificação, a Render envia* o Certificado de Aprovação impresso gratuitamente para a casa do aluno, além de estar disponível a versão do Certificado em Formato Digital para Download na Área do Aluno.
Como obter o Certificado de Aprovação?
Fazendo o Teste de Certificação e atingindo 70% de acertos das perguntas, você terá seu Certificado de Aprovação impresso e enviado na sua casa (veja detalhes do Certificado de Aprovação.
O que é o Teste de Certificação?
É uma avaliação online do seu conhecimento, você terá seu Certificado de Aprovação do Curso SolidWorks 2010 Detalhamento quando atingir 70% de acerto das perguntas.
Quem Pode fazer o Teste de Certificação?
Todos que adquirirem o Curso SolidWorks 2010 Detalhamento em DVD, ou Online com Período de 360 dias. Para aquisições do período inferiores a 360 dias o teste de certificação deve ser adquirido separadamente.
Faça a Certificação Render e ganhe horas complementares para a sua Graduação!
Para obter esta carga horária nós disponibilizamos* Certificados de Aprovação para os cursos. Nossos certificados possuem validade nacional e são amplamente reconhecidos pelas melhores universidades brasileiras por nossa metodologia inovadora e garantia do aprendizado!
Você também pode consultar a veracidade de seu Certificado na página de Consulta de Certificado.
*O envio é feito pelos correios através do método de envio PAC, para outras formas de envio o aluno deve entrar em contato antecipadamente conosco.
Criação e desenvolvimento:
RENDER Multimídia, empresa especializada no desenvolvimento de soluções de ensino para as áreas de Design, Projeto, Engenharia, Ferramentas de criação e Web, tem como compromisso fazer o melhor material didático para o rápido aprendizado de tecnologias a nível profissional.
Compre Junto e economize!
“Curso excelente e muito fácil de usar,estão de parabéns.”

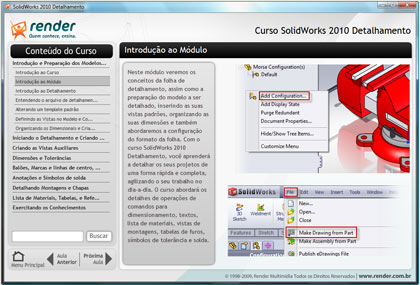

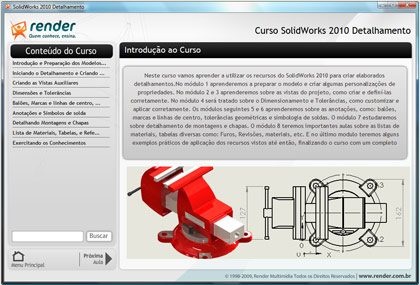

1. Introdução e Preparação dos Modelos para o Detalhamento no SolidWorks
-
Neste módulo veremos os conceitos da folha de detalhamento, assim como a preparação do modelo a ser detalhado, inserindo as suas vistas padrões, organizando as suas dimensões e também abordaremos a configuração do formato da folha. Com o curso SolidWorks 2010 Detalhamento, você aprenderá a detalhar os seus projetos de uma forma rápida e completa, agilizando o seu trabalho no dia-a-dia. O curso abordará os detalhes de operações de comandos para dimensionamento, textos, lista de materiais, vistas de montagens, tabelas de furos, símbolos de tolerância e solda.
Status
Arquivos
Vídeos
Tempo

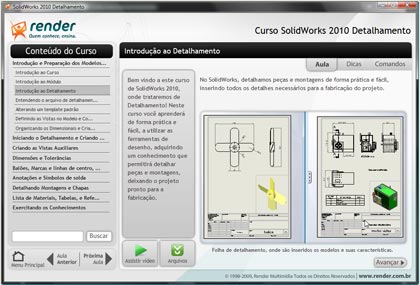

Introdução ao Detalhamento
-
Conceitos sobre a folha de detalhamento, definição do formato da folha
não iniciada
05:19
Entendendo o arquivo de detalhamento
-
Lógica de operação quando geometrias são alteradas
não iniciada
--
06:20
Alterando um template padrão
-
Definição do Layout ou legenda da folha
--
07:51
Definindo as Vistas no Modelo e Configurações
-
Configuration Manager
--
05:41
Organizando os Dimensionais e Criando Propriedades Personalizadas
-
Layer, Model Items
--
06:19
2. Iniciando o Detalhamento e Criando as Vistas Principais
-
Neste módulo estudaremos a interface de comandos para a inserção e configuração das vistas, assim como a interface do ambiente "Drawings". Veremos a aplicação de comandos para a inserção das três vistas padrões do modelo, de forma rápida, e também comandos para alinhar estas vistas. Estes conhecimentos são muito úteis para um detalhamento organizado, logo, de fácil interpretação.
Status
Arquivos
Vídeos
Tempo
Iniciando o Arquivo de Detalhamento
-
Interface do ambiente Drawings, Mouse Gestures
--
--
06:52

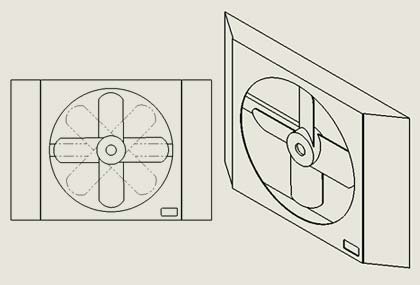

Inserindo as vistas de forma padrão
-
Model, Standard 3 View
--
06:30
Opções da janela de propriedades ao inserir a vista
-
Opções da Model View
--
--
05:32
Alinhamento de Vistas, Escondendo e Mostrando Vistas
-
Alignment, Hidden Views
--
06:48
3. Criando as Vistas Auxiliares
-
Conheceremos neste módulo as ferramentas para a criação de vistas auxiliares, que facilitam a interpretação do projeto e ampliam os detalhes importantes deste. Aprenderemos a criar vistas de corte, vistas de corte alinhado, de corte parcial, com indicação de movimento, de detalhe e muito mais.
Status
Arquivos
Vídeos
Tempo
Vistas em Corte
-
Section View
--
08:08
Vistas em corte alinhado
-
Aligned section view
--
06:50
Criando vistas de corte parcial
-
Broken-Out Section
--
--
07:10

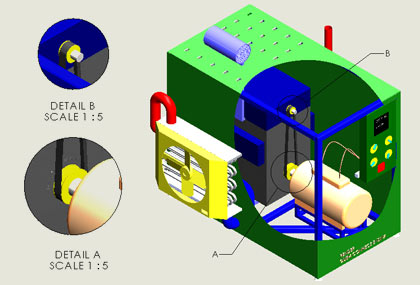

Criando Vistas de Detalhe
-
Detail View
--
07:52
Criando vistas para indicação de movimento
-
Alternate Position
--
05:46
Vista em Branco e Vista Pré-Definida
-
Empty View e Predefined View
--
--
06:33
Ajustando vistas na folha
-
Break view e Crop View
--
06:16
4. Dimensões e Tolerâncias
-
Veremos neste módulo as principais ferramentas para o dimensionamento do modelo, que é a parte mais importante do detalhamento, pois sem essas informações não é possível fabricar o projeto. Estudaremos as ferramentas para o dimensionamento automático e manual, para inserção de tolerâncias, assim como as suas configurações e customizações.
Status
Arquivos
Vídeos
Tempo
Importando Dimensionais
-
Model Items
--
08:13
Dimensionamento Automático e Manual
-
Autodimension e Smart Dimension
--
06:30
Configurando a Autodimension
-
Selected Entities e Origin
--
--
03:48
Manipulando Dimensionais
-
Copiando e movendo dimensões para outras vistas
--
08:30
Customizando Dimensionais
-
Aba Leaders, alterando estilos de setas, modo de exibição da dimensão
--
--
05:49
Configurando as dimensões
-
Abas Value, Other
--
--
07:38
Aplicando Tolerâncias Dimensionais
-
Caixa Tolerance Type, Paleta de dimensões
--
06:57
5. Balões, Marcas e linhas de centro, Tolerâncias geométricas.
-
Estudaremos neste módulo os comandos disponíveis no SolidWorks 2010 para a inserção de balões de identificação, marcas e linhas de centro e tolerâncias geométricas. Abordaremos as várias opções disponíveis nas propriedades destas ferramentas, logo criaremos um balonamento com diferentes tipos de informações, marcas de centro para diferentes tipos de peças e muito mais.
Status
Arquivos
Vídeos
Tempo
Aplicando Balões manualmente
-
Balloon
--
06:33
Inserindo Balões automaticamente e balões empilhados
-
Auto-Balloon, Stacked Balloon
--
--
06:58
Marcas e Linhas de Centro
-
Center Mark, Center Line
--
07:09
Inserindo símbolos de acabamento superficial e símbolos de pino
-
Surface Finish Symbol, Dowel Pin Symbol
--
07:28
Inserindo Tolerâncias geométricas
-
Geometric Tolerance, Datum Feature Symbol
--
--
06:20
Desempenho e Exibição
-
Trabalhando com arquivos desanexados: Detached Drawing
--
08:34
6. Anotações e Símbolos de solda
-
Conheceremos neste módulo mais ferramentas importantes para o detalhamento do projeto. Estudaremos a ferramenta para criação de anotações, assim como as suas principais propriedades. Também estudaremos as ferramentas para a inserção de geometria e símbolo de soldas portanto, fique ligado.
Status
Arquivos
Vídeos
Tempo
Inserindo Notas
-
Note
--
07:53
Inserindo chamada de furo
-
Hole callout
--
07:33
Inserindo bloco de texto
-
Make block
--
08:08
Inserindo Símbolos de solda
-
End Treatment e Weld Symbol
--
06:35
Trabalhando com soldas
-
Caterpillar
--
--
04:51
7. Detalhando Montagens e Chapas
-
Veremos neste módulo o potencial do SolidWorks para detalhar montagens de pequeno e grande porte, assim como as opções para detalhar modelos de chapa metálica. Estudaremos as configurações do sistema, para que o "Software" melhore o desempenho em uma grande montagem, logo teremos maior agilidade no desenvolvimento do detalhamento. Conheceremos as opções para detalhar modelos de chapa metálica, criando vistas planificadas e a configurando.
Status
Arquivos
Vídeos
Tempo
Vistas Auxiliares em Montagens
-
Area Hatch/Fill e Section Scope
--
07:32
Vista Explodida e Inserção de Diversas Folhas
-
Show in exploded state, Add Sheet
--
--
04:25
Trabalhando com Grandes Montagens
-
Configurando o SolidWorks para melhorar o desempenho de resposta dos comandos
--
--
06:23

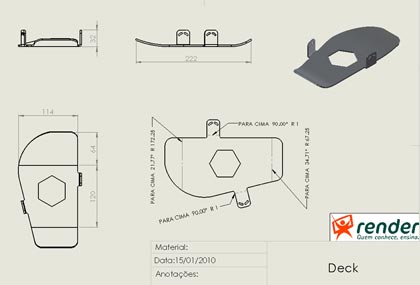

Detalhando Modelos de Chapas
-
Criando vistas planificadas, anotações de dobras
--
04:33
8. Lista de Materiais, Tabelas, e Referências
-
Conheceremos neste módulo os recursos para a criação de tabelas no detalhamento, assim como as opções para a manipulação do arquivo com as suas respectivas referências. Aprenderemos a criar diferentes tipos de tabelas, como de furos, de estruturas, materiais, de projetos, enfim, fique atento e absorva ao máximo estes conhecimentos.
Status
Arquivos
Vídeos
Tempo
Lista de Materiais
-
Bill of Materials
--
07:55
Tabela de revisão
-
Revision Table
--
04:52

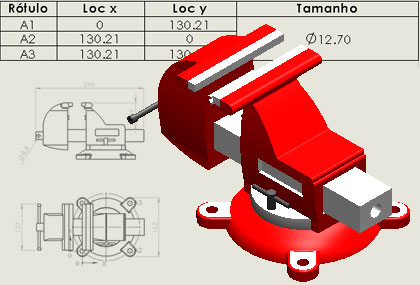

Tabela de furos e Tabela geral
-
Hole Table e General Table
--
07:09
Tabela de Projetos
-
Design Table
--
07:26
Tabela de estruturas
-
Weldment cut list
--
05:24
Copiando Arquivos e Referências
-
Manipulação dos arquivos do projeto: Find References
--
08:21
Verificando documentos
-
Design checker
--
06:52
Comparando Documentos
-
Draw Compare
--
03:19
9. Exercitando os Conhecimentos
-
Neste módulo baseado em exemplos práticos e exercícios complementares, aplicaremos os conhecimentos adquiridos ao longo deste curso. Utilizaremos algumas ferramentas para detalhar um balcão, assim como as ferramentas para detalhar um modelo de chapa metálica.
Status
Arquivos
Vídeos
Tempo
Exemplo Prático
-
Detalhamento Completo de uma Peça
--
--
07:48

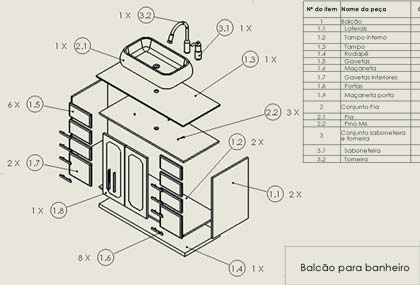

Exemplo Prático
-
Detalhamento Completo de uma Montagem
--
--
09:38
Exercício Complementar
-
Chapa
--
--
Exercício Complementar
-
Estrutura
--
--
