Aprenda as técnicas para imprimir e plotar seus projetos no AutoCAD
Nunca foi tão fácil realizar a plotagem de seus projetos do AutoCAD! Com este curso desenvolvido por profissional qualificado e experiente, aliado à didática da Render, você terá um aprendizado eficiente e rápido. Aprenda desde os conceitos básicos de plotagem, configurações para o espaço do modelo e para o espaço do papel, definição de estilos de plotagem, criando layouts personalizados. Saiba como publicar seus arquivos em outras extensões, facilitando a troca de informações com seu cliente. Invista na apresentação e qualidade do seu projeto aprendendo as técnicas de plotagem!
Veja um Exemplo do Curso Online ».
Nível deste curso:
Intermediário
Intermediário
16 h
Equivalente a 16 horas de aulas presenciais
01:43 horas de vídeo-aulas gravadas em português
Vídeos Demonstrativos
Objetivos do Curso:
- Abordar os conceitos necessários para executar a plotagem nas versões 2007, 2008, 2009 e 2010 do AutoCAD;
- Fazer impressões simples a partir do Model Space;
- Realizar impressões com formatos definidos no Paper Space;
- Criação de Estilos de plotagem;
- Publicação de Projetos em diversos formatos;
- Inserção de hiperlinks e senhas de segurança em arquivos dwg;
- Criação de arquivos de Plotagem;
A quem se destina:
- Estudantes de diversas áreas que utilizam o software;
- Profissionais que atuam na área e desejam aprimorar seus conhecimentos neste tema tão amplo;
- Birôs de plotagem e impressão;
Conhecimentos necessários:
- Usuários do AutoCAD em qualquer versão do software;
- Estar familiarizado com o uso básico de computadores em ambiente Windows;
Usabilidade:
- Totalmente em português;
Configuração mínima:
-
Para curso Online:
- Navegador de internet atualizado com suporte a plugin Flash Player;
- Placa de SOM e Caixas Acústicas;
- Tela com largura mínima de resolução de 980 pixels (recomendado 1024x768);
- Não requer instalação do computador;
-
Para curso em DVD:
- Micro: Pentium IV 1.8 Ghz/Athlon 1500XP, 512 Mb de RAM;
- Kit Multimídia com DVD-ROM;
- Placa de SOM e Caixas Acústicas;
- Monitor SVGA (1024x768) com 24 bits de cor;
Sistema operacional:
-
Para curso Online:
- Windows; MAC OS X; Linux; Android;
-
Para curso em DVD:
- Windows 2000 / XP / Vista / 7;
A Certificação RENDER valida o aprendizado dos alunos e profissionais do mercado através de um teste online referente ao conteúdo de cada Curso Render. Atingindo a nota de aprovação do Teste de Certificação, a Render envia* o Certificado de Aprovação impresso gratuitamente para a casa do aluno, além de estar disponível a versão do Certificado em Formato Digital para Download na Área do Aluno.
Como obter o Certificado de Aprovação?
Fazendo o Teste de Certificação e atingindo 70% de acertos das perguntas, você terá seu Certificado de Aprovação impresso e enviado na sua casa (veja detalhes do Certificado de Aprovação.
O que é o Teste de Certificação?
É uma avaliação online do seu conhecimento, você terá seu Certificado de Aprovação do Curso AutoCAD Técnicas para Plotagem quando atingir 70% de acerto das perguntas.
Quem Pode fazer o Teste de Certificação?
Todos que adquirirem o Curso AutoCAD Técnicas para Plotagem em DVD, ou Online com Período de 360 dias. Para aquisições do período inferiores a 360 dias o teste de certificação deve ser adquirido separadamente.
Faça a Certificação Render e ganhe horas complementares para a sua Graduação!
Para obter esta carga horária nós disponibilizamos* Certificados de Aprovação para os cursos. Nossos certificados possuem validade nacional e são amplamente reconhecidos pelas melhores universidades brasileiras por nossa metodologia inovadora e garantia do aprendizado!
Você também pode consultar a veracidade de seu Certificado na página de Consulta de Certificado.
*O envio é feito pelos correios através do método de envio PAC, para outras formas de envio o aluno deve entrar em contato antecipadamente conosco.
Criação e desenvolvimento:
RENDER Multimídia, empresa especializada no desenvolvimento de soluções de ensino para as áreas de Design, Projeto, Engenharia, Ferramentas de criação e Web, tem como compromisso fazer o melhor material didático para o rápido aprendizado de tecnologias a nível profissional.
Autoria:
- Renato Martins da Gama ;
- Rosenilda Rodrigues de Souza ;
- Mário Francisco Rodrigues da Rosa ;
- José Ricardo dos Santos ;
- Vitor ;
Compre Junto e economize!
“É um imenso privilégio ter a Render como apoio didático, pois como profissional ampliei meus conhecimentos com este curso e com certeza não vou parar por aqui. ”
1. Imprimindo no espaço do Modelo - Model Space
-

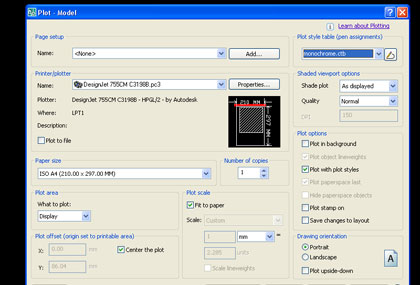

Neste módulo vamos criar impressões simples a partir do "Model Space", configurar o "setup" de impressão, imprimir ajustando alguns parâmetros como: orientação, impressora, tamanho do papel e escala de plotagem.
Status
Arquivos
Vídeos
Tempo
Visão geral sobre a plotagem
-
Apresentação do comando PLOT
não iniciada
--
04:42

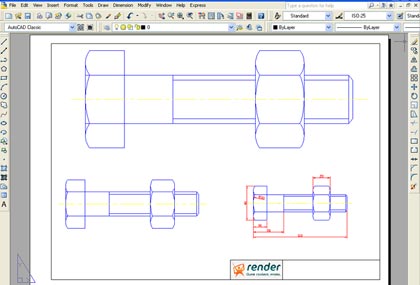

Configurando Impressão para um desenho simples
-
Executar impressão sem a preocupação com formato padronizado e escala
--
--
02:25
Configurando uma página nomeada no Model Space
-
Definindo opções e importando páginas nomeadas
--
--
04:29

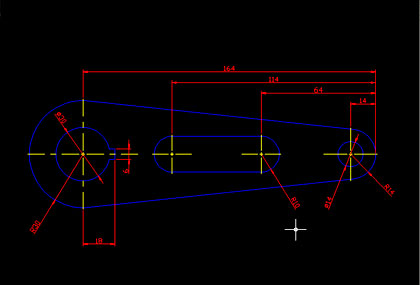

Plotando em escala de redução e em escala de ampliação
--
--
03:42
Definindo as opções de plotagem no Model Space
-
Configurando aplicação de cor, remoção de linhas ocultas, estrutura aramada
não iniciada
03:15

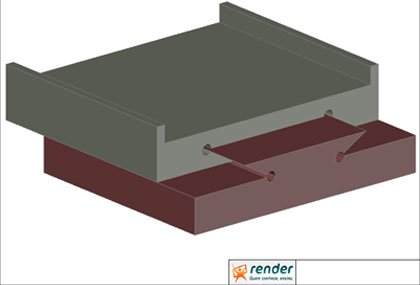

Imprimindo a imagem do projeto Real e a imagem do projeto criado no AutoCAD
--
04:32
2. Imprimindo no Espaço do Papel - Layout
-
Neste módulo vamos criar um "Plotter virtual", configurar "layout", definir a área de impressão, ajustar parâmetros de visualização, inserir uma ou mais janelas de visualização e aplicar escalas.
Status
Arquivos
Vídeos
Tempo
Criando uma impressora ou Plotter virtual
-
Utilizando o comando Plotter Manager.
--
--
03:42
Configurando uma página nomeada no espaço do Layout
-
Modificando e importando Layouts
--
--
02:38

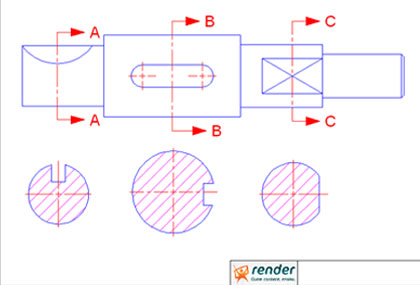

Definindo a área de impressão
-
Configurando a área de impressão para diversos formatos.
--
--
03:18

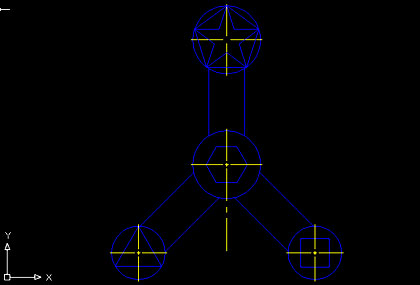

Inserindo Janelas de vários formatos
-
Aplicando o comando VPORTS
--
--
03:10

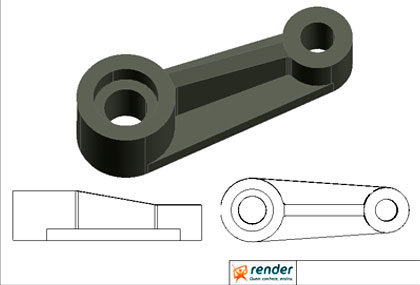

Inserindo novos Layouts
-
Movendo, copiando e renomeando layouts
--
--
04:59

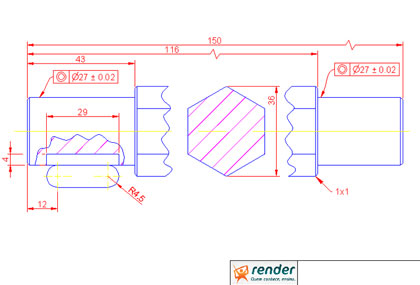

Definindo as opções de plotagem no Layout
-
Removendo linhas ocultas e aplicando cor
--
--
03:34

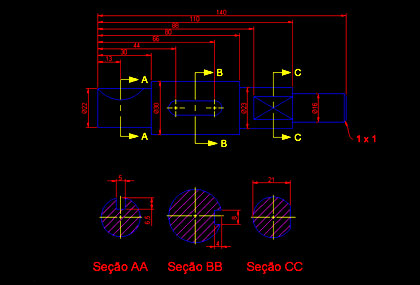

Aplicando Escala em desenhos de grandes dimensões
-
Utilizando Escalas 1/50 e 1/100
--
--
03:32
3. Treine a impressão nos ambientes Model e Layout
-
Neste módulo você tem a oportunidade de treinar os conhecimentos adquiridos até esta etapa do curso. Realize as tarefas aqui propostas e se diferencie no mercado, apresentando alto nível de conhecimento nesta poderosa ferramenta para projetos que é o AutoCAD!
Status
Arquivos
Vídeos
Tempo
Exercício Complementar
-
Aplicando escala de redução
--
--
--
Exercício Complementar
-
Criando página nomeada no Model Space
--
--
--
Exercício Complementar
-
Imprimindo imagem foto realista
--
--
--
Exercício Complementar
-
Criando uma impressora virtual
--
--
--
Exercício Complementar
-
Configurar página nomeada no Layout para o Plotter DesignJet 755CM C3198 A
--
--
--
Exercício Complementar
-
Configurar área de impressão para Formato A4 do Plotter DesignJet 755CM C3198A
--
--
--
4. Criando layouts de Formatos padronizados e personalizados
-
Neste módulo vamos criar layouts nas versões 2007, 2008, 2009 e 2010 do AutoCAD. Faremos a inserção de janelas com várias opções de visualização e aprenderemos a criar nossos próprios layouts, com as informações importantes para padronizar nossos desenhos para impressão.
Status
Arquivos
Vídeos
Tempo
Criando Layout para Formato A4 no AutoCAD 2007
-
Inserindo janela de visualização
--
03:06
Elaborando Layout para Formato A3 no AutoCAD 2007
-
Inserindo janelas e congelando bordas
--
03:30
Desenvolvendo Layout para Formato A2 no AutoCAD 2008
-
Inserindo janelas poligonais
não iniciada
03:31
Trabalhando com Layout para Formato A1 no AutoCAD 2009
-
Inserindo janelas diferenciadas
--
03:43
Desenvolvendo Layout para Formato Personalizado no AutoCAD 2010
-
Inserindo janelas com acabamento foto realista
--
05:37
5. Configurando Estilos de Plotagem
-
Neste módulo vamos abordar os Estilos de plotagem dependente de cor .ctb e Estilos de plotagem nomeados .stb. Vamos atribuir e visualizar como cada estilo se comporta ao realizarmos alterações rotineiras.
Status
Arquivos
Vídeos
Tempo
Visão geral sobre Estilos de Plotagem
-
Entendendo o conceito de Estilos de plotagem
--
--
03:19
Criando arquivo Template com layers e layouts personalizados
-
Salvando arquivos dwt
--
--
05:04
Criando tabelas de Estilo de Plotagem dependente de cor
-
Entendendo a praticidade do Estilo dependente de cor
--
--
05:07
Criando tabelas de Estilo de Plotagem nomeado
-
Entendendo a importância de utilizá-lo
--
--
07:13
6. Pratique a Criação de Layouts e Estilos
-
Mostre que você realmente aproveitou o curso até o momento e realize as tarefas propostas neste módulo. Com este módulo de exemplos práticos você tem a oportunidade de criar seu próprio diferencial e sobressair no competitivo mercado profissional.
Status
Arquivos
Vídeos
Tempo
Exercício Complementar
-
Desenhando formato padronizado
--
--
--
Exercício Complementar
-
Elaborando Layout padronizado
--
--
--
Exercício Complementar
-
Desenvolvendo Formato A2 padrão ABNT
--
--
--
Exercício Complementar
-
Criando Estilo dependente de cor .ctb
--
--
--
Exercício Complementar
-
Desenvolvendo Estilo nomeado .stb
--
--
--
7. Publicando arquivos em outras extensões
-
Neste módulo vamos publicar arquivos DWF, criar arquivos de plotagem, visualizar arquivos com o Design Review, Inserir Hiperlink e senha de segurança, Criar arquivos JPG, PNG e PDF. Esses recursos são muito importantes para agilizar nosso dia a dia de trabalho, fornecendo para cada necessidade, uma resposta rápida, possibilitando-nos ganhos em produtividade.
Status
Arquivos
Vídeos
Tempo
Inserir Hiperlink e senha em arquivos dwg
-
Segurança de informações em arquivos
--
--
04:10
Publicando em pdf e png
-
Plotando em outras extensões
--
--
04:53
Publicando DWF e visualizando com Design Review
-
Inserindo comentários em arquivos DWF
--
--
03:54
Criando arquivo de plotagem
-
Gerando um plt
--
--
02:52
8. Exercite a Publicação de Arquivos
-
Neste módulo você pode verificar seu aprendizado, resolvendo as tarefas propostas e mostrando que realmente aprendeu e obteve êxito na realização do curso. Se ainda ficaram dúvidas, volte nas aulas e retire-as, aproveitando ao máximo seu curso de Plotagem no AutoCAD!
Status
Arquivos
Vídeos
Tempo
Exercício Complementar
-
Inserindo Hiperlink
--
--
--
Exercício Complementar
-
Criando um Arquivo em pdf
--
--
--
Exercício Complementar
-
Publicando em DWF
--
--
--
