Este curso foi desenvolvido para a área Mecânica e mostra, através de exemplos práticos, como modelar diversos elementos de máquinas como rolamentos, engrenagens, mancais, eixos excêntricos, contra-pinos, entre outros. A modelagem é feita a partir de geometrias bidimensionais e de primitivos sólidos. Ao longo do curso também será desenvolvido o projeto de um
tesourão de bancada, que é uma ferramenta de acionamento manual, muito utilizada nas oficinas, para o corte de chapas em geral. Faremos ainda a configuração para a plotagem, visando a apresentação do projeto impresso ou em formato digital. Para concluir, preparamos um módulo com exercícios complementares, para você resolver e treinar o seu aprendizado. Desta forma você terá um aprendizado completo e eficaz.
Estimular o conhecimento e desenvolvimento de projetos tridimensionais na área mecânica, com exemplos práticos específicos do setor;

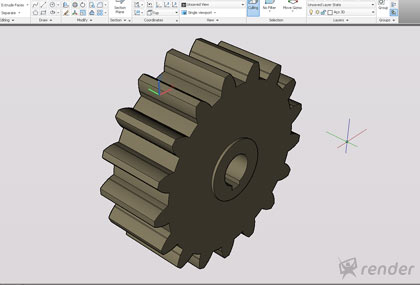

Oferecer alternativas no AutoCAD para a modelagem de rolamentos, chavetas, polias, engrenagens, entre outros elementos de máquinas;
Apresentar as novidades da interface, implementadas na versão 2012 do AutoCAD, que facilitam a modelagem, navegação e visualização de estilos em 3D;
A quem se destina:
Profissionais da área mecânica com foco em projetos de dispositivos, que desejam modelar seus projetos com os recursos do AutoCAD;
Desenhistas, Projetistas, Técnicos em Mecânica, Profissionais de engenharia em geral, que necessitam apresentar seus projetos tridimensionais em formato digital ou impresso;
Estudantes de mecânica, que estão iniciando no mercado de trabalho e precisam de uma ferramenta valiosa para apresentar em seu currículo;
Conhecimentos necessários:
Possuir conhecimento na execução de desenhos bidimensionais em qualquer versão do AutoCAD. Desejável cursar: AutoCAD 2012 2D Projetos Inteligentes e AutoCAD 2011 2D Essencial;
Estar familiarizado com o uso básico de computadores em ambiente Windows;
Possuir conhecimento na execução de desenhos tridimensionais em qualquer versão do AutoCAD. Desejável cursar: AutoCAD 2011 3D Fundamentos;
Usabilidade:
Totalmente em português;
Configuração mínima:
Para curso Online:
Navegador de internet atualizado com suporte a plugin Flash Player;
Placa de SOM e Caixas Acústicas;
Tela com largura mínima de resolução de 980 pixels (recomendado 1024x768);
Não requer instalação do computador;
Para curso em DVD:
Micro: Pentium IV 1.8 Ghz/Athlon 1500XP, 512 Mb de RAM;
Kit Multimídia com DVD-ROM;
Placa de Som e Caixas Acústicas;
Monitor SVGA (1024x768) com 24 bits de cor;
Espaço mínimo em disco recomendado para instalação:2GB;
Sistema operacional:
Para curso Online:
Windows; MAC OS X; Linux; Android;
Para curso em DVD:
Windows 2000 / XP / VISTA / 7;
Criação e desenvolvimento:
RENDER Multimídia, empresa especializada no desenvolvimento de soluções de ensino para as áreas de Design, Projeto, Engenharia, Ferramentas de criação e Web, tem como compromisso fazer o melhor material didático para o rápido aprendizado de tecnologias a nível profissional.
Autoria:
Renato Martins da Gama ;
Revisão:
Camila Koprowski ;
Locução:
Studio R (www.studior.site.com.br) ;
Todos os direitos estão reservados para Render Multimídia Ltda.
“O curso Inventor 2010 Chapas Metálicas da Render está excelente! Ao longo do curso são explicados passo a passo todos os comandos do módulo Sheet metal, do Autodesk Inventor 2010.”

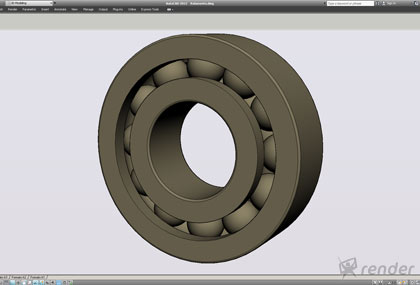

Neste módulo inicial, faremos a apresentação do curso e iniciaremos a modelagem de elementos de máquinas como polias do tipo A, chavetas, eixos com rasgo para chaveta, rolamentos, entre outros elementos comuns em projetos mecânicos.
Redimensionando Seção de Polia -
Aplicando Parametrização
--
04:34
Neste exemplo prático, iniciaremos nosso estudo sobre projetos tridimensionais, faremos a adequação de uma seção de polia para correias do tipo A para outra do tipo B. A grande novidade em questão é que utilizaremos como ponto de partida para a modelagem, uma seção parametrizada.
Modelando Polias para Correias dos Tipos A e B -
Aplicando Operações Booleanas
--
--
04:44
Neste exemplo prático, iniciaremos a modelagem das polias com as seções obtidas no exemplo anterior. No final da modelagem teremos duas polias para correias do tipo A e B.
Neste módulo iniciaremos a modelagem dos componentes de um tesourão de bancada, que consiste em uma ferramenta de acionamento manual, utilizada para o corte de chapas por funileiros, caldeireiros, entre outros profissionais.
Status
Arquivos
Vídeos
Tempo
Modelando Vista Frontal do Corpo do Tesourão de Bancada -
Comandos "Extrude" e "PressPull"
Concluindo Modelagem do Corpo do Tesourão -
Comandos "Intersect" e "3D Align"
--
--
05:04
Neste exemplo prático, continuaremos com a modelagem do corpo do tesourão de bancada. Faremos o alinhamento, a intersecção e a subtração de sólidos.
Desenvolvendo a Faca -
Comandos "Extrude" e "Rotate Faces"
--
02:49
Neste exemplo prático, modelaremos a faca de nosso tesourão de bancada, faremos extrusões, subtração de sólidos e rotação de faces.
Criando Eixos de Articulação -
Comandos "Revolve" e "Subtract"
--
04:00
Neste exemplo prático, modelaremos um dos eixos de articulação com arruela e contra pino. Este item de projeto, permite o movimento da faca e alavanca.
Modelando Segurador de Chapa -
Comandos "Extrude" e "Intersect"
--
03:04
Neste exemplo prático, modelaremos o segurador de chapa, sua finalidade como o próprio nome já define é segurar a chapa após o corte. Faremos algumas extrusões e a intersecção entre sólidos.
Modelando Corpo do Parafuso M10 -
Comandos "Extrude" e "Revolve"
--
04:19
Neste exemplo prático, modelaremos o corpo para parafuso M10, uma arruela e a porca M10. Este pequeno conjunto aparece algumas vezes na montagem, garantindo a fixação dos componentes no conjunto e do conjunto na bancada.
Neste módulo faremos a modelagem dos outros itens de projeto presentes no tesourão de bancada, concluindo este equipamento. Executaremos a montagem do conjunto e a inserção do projeto no "Layout" em formato padronizado, para posterior impressão ou envio a terceiros em formato digital.
Status
Arquivos
Vídeos
Tempo
Criando Suporte para a Alavanca -
Comandos "Extrude" e "Imprint"
--
04:19
Neste exemplo prático, modelaremos o suporte para alavanca, seu perfil é oblíquo e a sua principal função é fixar a alavanca.
Desenvolvendo Alavanca -
Comandos "Box" e "Cylinder"
--
04:25
Neste exemplo prático, modelaremos a alavanca, utilizaremos o comando "box", que permite criar caixas, com lados de tamanhos iguais ou diferentes.
Modelando Chapa Guia -
Comandos "Extrude" e "Subtract"
--
03:35
Neste exemplo prático, modelaremos a chapa guia. Este item aparece duas vezes na montagem e tem por finalidade, guiar a faca para o corte, através de movimento feito pela alavanca.
Criando Base de Fixação -
Comandos "Box" e "Cylinder"
--
03:57
Neste exemplo prático, modelaremos a base, este item de projeto, aparece duas vezes na montagem e está soldado perpendicular ao corpo do Tesourão de Bancada.
Desenvolvendo Contra Faca -
Comandos "Extrude" e "PressPull"
--
04:28
Neste exemplo prático, modelaremos a contra faca, este item de projeto trabalha em conjunto com a faca, efetuando o corte de chapas. Seu material possui grande concentração de carbono, permitindo assim o tratamento térmico o que consequentemente aumenta a sua resistência ao corte.
Iniciando Montagem do Conjunto do Tesourão de Bancada -
Comandos "Insert" e "Move"
--
--
04:59
Neste exemplo prático, iniciaremos o posicionamento dos sólidos desenvolvidos no projeto do tesourão de bancada, visando a montagem final. Ainda neste exemplo prático, faremos a união de sólidos e a representação da solda que une as placas base ao corpo do tesourão.

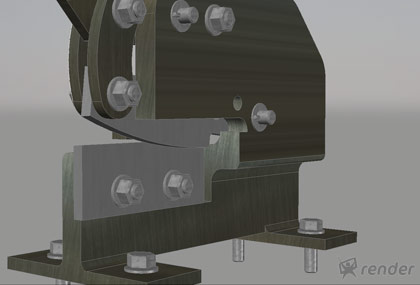

Concluindo Montagem do Tesourão de Bancada -
Comandos "Insert" e "Copy"
--
--
05:46
Neste exemplo prático, concluiremos a montagem do tesourão de bancada. Faremos ainda a inserção do projeto em formato A3 visando a impressão ou o envio a terceiros em formato digital.
Neste módulo faremos a modelagem de vários itens comuns em Projetos Mecânicos, como o Suporte para Eixos, Mancal, Flange e uma chave de boca com regulagem, treinando o uso dos comandos 3D do AutoCAD.
Status
Arquivos
Vídeos
Tempo
Modelando Suporte para Eixos -
Comandos "PressPull" e "Slice"
--
04:05
Neste exemplo prático, modelaremos um suporte para eixos, fabricado normalmente em aço ABNT 1020. Suas dimensões variam de acordo com a necessidade de projeto, porém a geometria base é sempre mantida.
Criando o Mancal -
Comandos "PressPull" e "Rotate Faces"
--
05:22
Neste exemplo prático, modelaremos um Mancal, suas dimensões variam de acordo com a necessidade de projeto, porém a geometria base é sempre mantida.

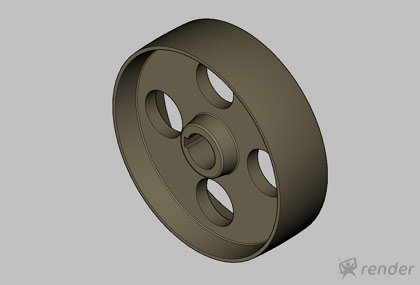

Desenvolvendo Polia para Correia Plana -
Comandos "Revolve" e "Intersect"
--
04:34
Neste exemplo prático, modelaremos uma Polia para Correia Plana com rasgo para chaveta e furos de alivio, além de outros detalhes pertinentes ao projeto.
Modelando Eixo Excêntrico -
Comandos "Revolve" e "Chamfer"
--
03:26
Neste exemplo prático, modelaremos um Excêntrico com ranhuras, seu perfil é repleto de detalhes como rebaixos, arredondamentos e chanfros.
Este módulo foi desenvolvido especialmente para você Aluno treinar o seu aprendizado. Com diversos exercícios, você treinará os conhecimentos explicados ao longo dos módulos desse curso. Aproveite para verificar seu nível de aprendizado e relembre os assuntos que ocasionarem dúvidas.
Status
Arquivos
Vídeos
Tempo
Exercício Complementar -
Modele o Eixo Excêntrico
--
--
Exercite seus conhecimentos com este exercício complementar. OBJETIVO: Modelar um eixo excêntrico, utilizando como base os arquivos do curso e os conhecimentos adquiridos.
Exercício Complementar -
Desenvolva o Flange
--
--
Exercite seus conhecimentos com este exercício complementar. OBJETIVO: Desenvolver um Flange, utilizando como base os arquivos deste exercício complementar, e os conhecimentos adquiridos.
Exercício Complementar -

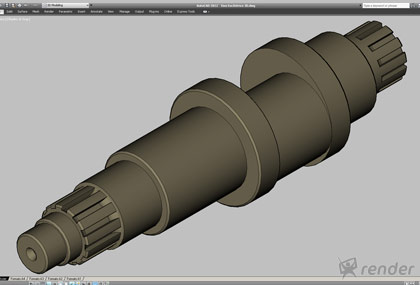

Crie o Eixo Rebaixado
--
--
Exercite seus conhecimentos com este exercício complementar. OBJETIVO: Criar um Eixo rebaixado, utilizando como base os arquivos deste exercício complementar e os conhecimentos adquiridos.
Exercício Complementar -

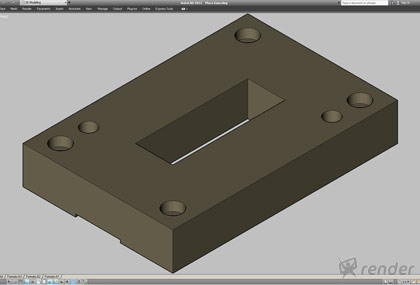

Modele a Placa Guia
--
--
Exercite seus conhecimentos com este exercício complementar. OBJETIVO: Modelar uma Placa Guia, utilizando como base os arquivos disponíveis para este exercício complementar e os conhecimentos adquiridos.
Exercício Complementar -

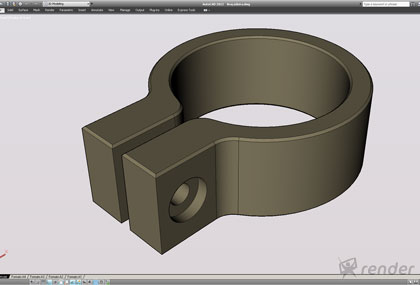

Elabore a Braçadeira
--
--
Exercite seus conhecimentos com este exercício complementar. OBJETIVO: Elaborar uma Braçadeira, utilizando como base os arquivos deste exercício complementar e os conhecimentos adquiridos.
Exercício Complementar -
Desenvolva o Mancal com Tampa
--
--
Exercite seus conhecimentos com este exercício complementar. OBJETIVO: Modelar um Mancal com Tampa, utilizando como base os arquivos disponíveis para este exercício complementar, e os conhecimentos adquiridos.
